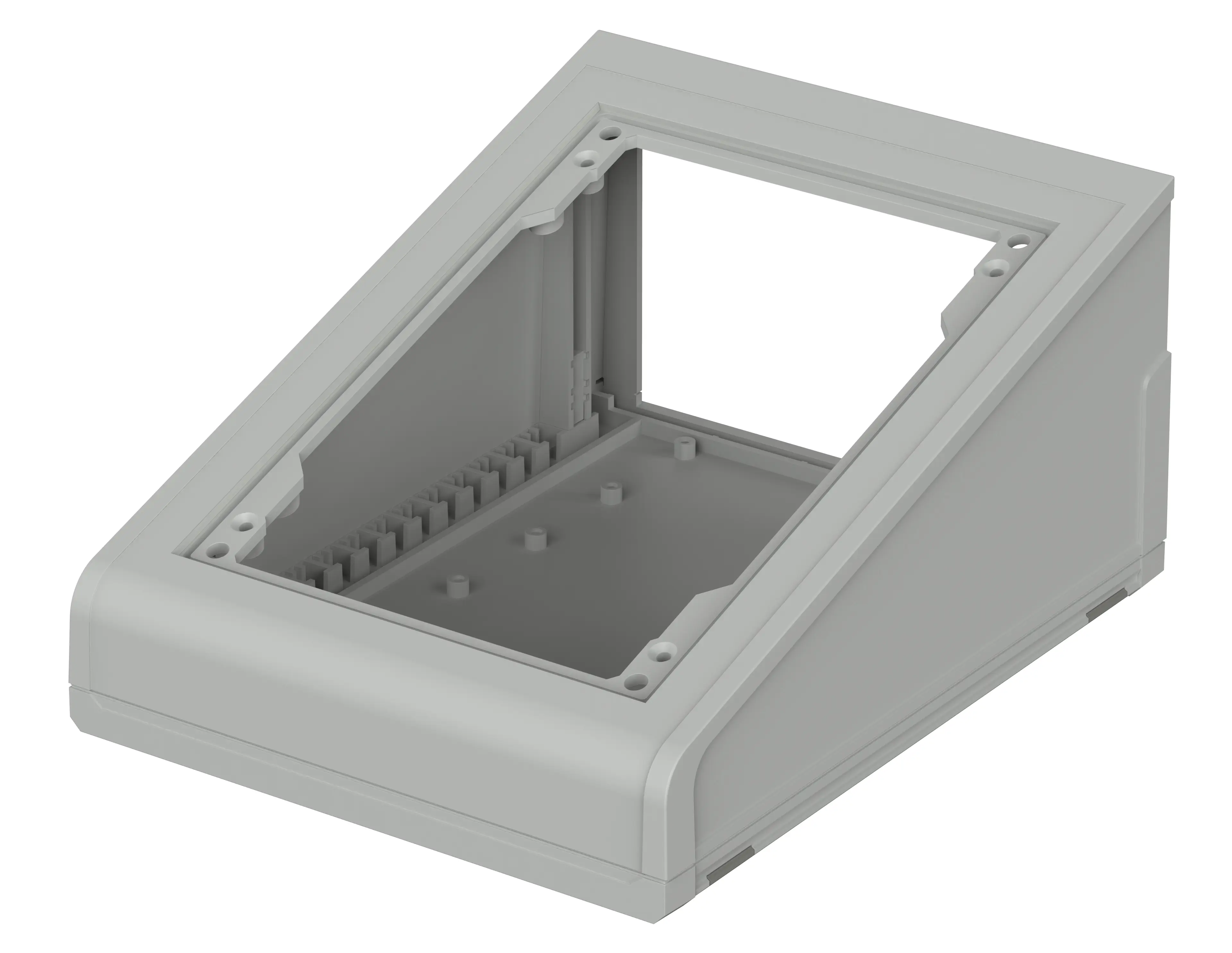

Ultrapult | Caja con superficie de consola abierta
UMP 32014 FP
Referencia: 45320145
UMP 32014 FP
Referencia: 45320145
Cesta de la compra
Mostrar cesta de la compraDescargar la vista de impresión
* = Disponible previa consulta.
Dibujo del producto
Concepción de la caja
Propiedades
Dimensiones
157.5 x 198.9 x 100.1 mm
Color
Gris luminoso, similar a RAL 7035
Tipo de protección
IP
40
NEMA
1
Material de la caja
ABS; para más detalles, consultar la Información técnica
Volumen de suministro

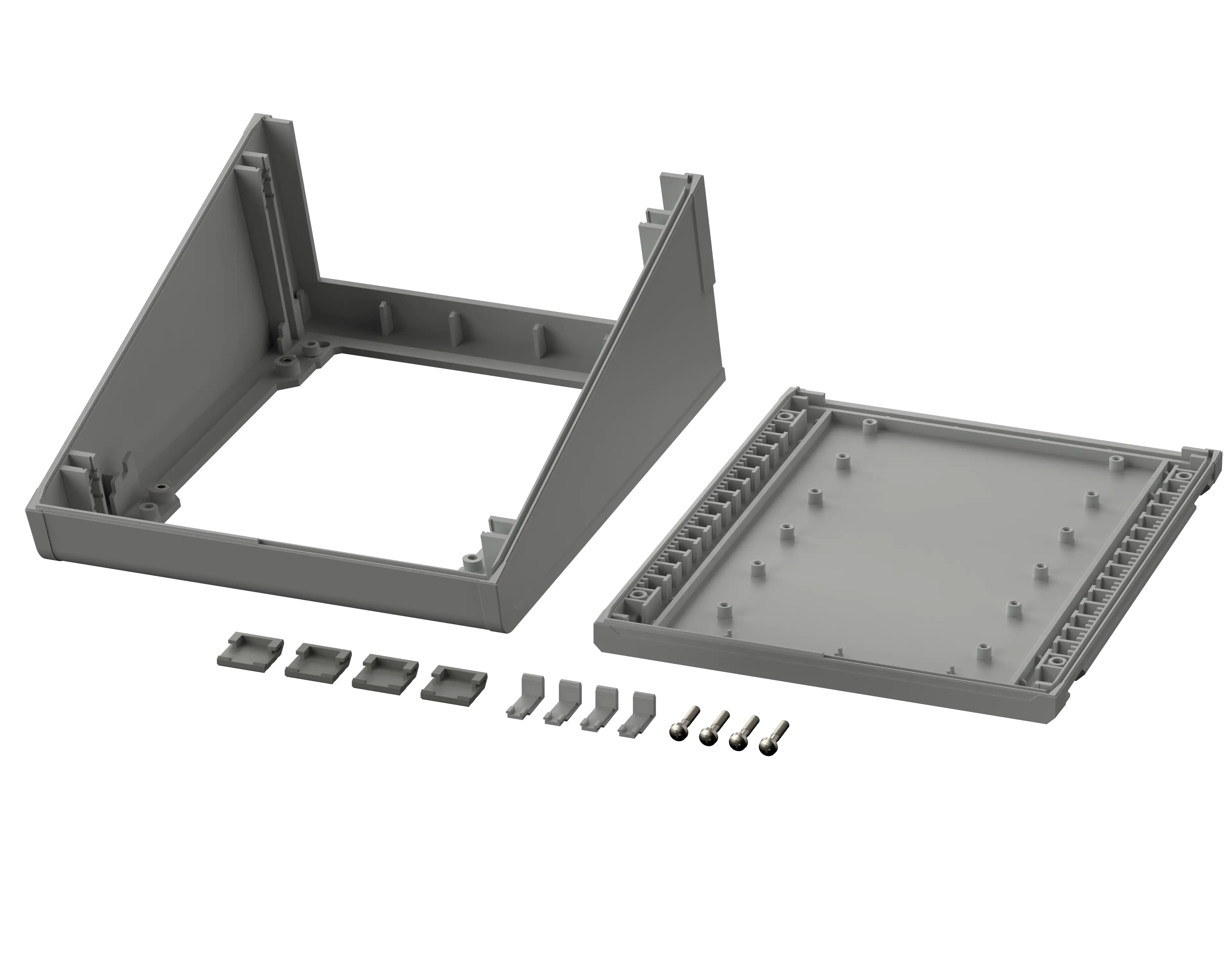

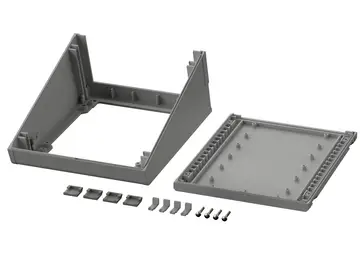

tapa superior y base, 4 cubiertas para los tornillos, 4 pies de goma, 4 tornillos, incl. junta en la tapa superior para hermetizado de la superficie de manejo
Tener en cuenta:
Para equilibrar la presión en la carcasa ante los cambios de temperatura y evitar la formación de humedad recomendamos el empleo de un
DAE (elemento de compensación de presión)
.
Para que pueda usted determinar el número correcto de elementos para su aplicación ponemos aquí a su disposición una calculadora DAE.
Documentación técnica / Descargas
Datos del producto en 3D en formato STEP:
Login to download
Dibujo para mecanizado:
45320145 UMP-32014-FP-G.dxf
(1.4 MB)
Dibujo de producto en formato PDF:
45320145 UMP-32014-FP.pdf
(74.9 KB)
Dibujo de producto en formato DXF:
45320145 UMP-32014-FP.dxf
(793.4 KB)
- ultrapult en.pdf(460.4 KB)
Accesorios compatibles
Estribos para montaje mural para UMP 32014/62014
Paredes traseras, 2 mm, de aluminio anodizado en color natural
Paredes traseras, plástico, 2 mm, gris luminoso
