Internorm Stil | Con ventilación

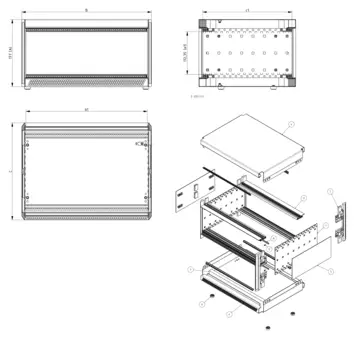

Caja con ventilación integrada, 3 U arriba y abajo, así como 0,5 U adicionales para las áreas de ventilación y aireación
| Modelo | Referencia | A | B | C | a1 | b1 | c1 | IP | NEMA | U | UP |
| INS 24340-L | 85024346 | 177 | 235.54 | 255.5 | 112.35 | 213.94 | 235.5 | 20 | 1 | 3 | 42 |
| INS 24360-L | 85024366 | 177 | 342.02 | 255.5 | 112.35 | 320.62 | 235.5 | 20 | 1 | 3 | 63 |
| INS 24380-L | 85024386 | 177 | 448.7 | 255.5 | 112.35 | 427.3 | 235.5 | 20 | 1 | 3 | 84 |
| INS 30340-L | 85030346 | 177 | 235.54 | 315.5 | 112.35 | 213.94 | 295.5 | 20 | 1 | 3 | 42 |
| INS 30360-L | 85030366 | 177 | 342.02 | 315.5 | 112.35 | 320.62 | 295.5 | 20 | 1 | 3 | 63 |
| INS 30380-L | 85030386 | 177 | 448.7 | 315.5 | 112.35 | 427.3 | 295.5 | 20 | 1 | 3 | 84 |
| INS 36340-L | 85036346 | 177 | 235.54 | 375.5 | 112.35 | 213.94 | 355.5 | 20 | 1 | 3 | 42 |
| INS 36360-L | 85036366 | 177 | 342.02 | 375.5 | 112.35 | 320.62 | 355.5 | 20 | 1 | 3 | 63 |
| INS 36380-L | 85036386 | 177 | 448.7 | 375.5 | 112.35 | 427.3 | 355.5 | 20 | 1 | 3 | 84 |
| INS 42380-L | 85042386 | 177 | 448.7 | 435.5 | 112.35 | 427.3 | 415.5 | 20 | 1 | 3 | 84 |
Notas:
condiciones de montaje según IEC 60297-3-101
Volumen de suministro:
1) 2 paneles laterales (aluminio cromatado blanco)
2) 4 perfiles frontales, idóneos para asa de extracción según IEEE 1101.10 (aluminio, superficies visibles con recubrimiento en polvo, color gris antracita, similar a RAL 7016)
3) 4 molduras (fundición inyectada de zinc con recubrimiento en polvo, color gris antracita, similar a RAL 7016)
4) 2 cubiertas metálicas con lengüeta de puesta a tierra; ambas con ventilación en el lado frontal (aluminio cromatado blanco, superficies visibles con recubrimiento en polvo, color aluminio blanco, similar a RAL 9006)
5) 2 revestimientos de las paredes laterales (aluminio cromatado blanco, superficies visibles con recubrimiento en polvo, color aluminio blanco, similar a RAL 9006)
6) 4 pies para la caja (policarbonato, color negro con elementos antideslizantes)
7) 2 bandas de filtrado
8) 4 tiras roscadas (GS/M)
9) 4 pasadores roscados M2,5 (GSE/M)
10) 1 kit de material de fijación BFS/INS 0100, BFS/INS 0200, BFS/INS 0300 (no se muestra en la figura)
1) 2 paneles laterales (aluminio cromatado blanco)
2) 4 perfiles frontales, idóneos para asa de extracción según IEEE 1101.10 (aluminio, superficies visibles con recubrimiento en polvo, color gris antracita, similar a RAL 7016)
3) 4 molduras (fundición inyectada de zinc con recubrimiento en polvo, color gris antracita, similar a RAL 7016)
4) 2 cubiertas metálicas con lengüeta de puesta a tierra; ambas con ventilación en el lado frontal (aluminio cromatado blanco, superficies visibles con recubrimiento en polvo, color aluminio blanco, similar a RAL 9006)
5) 2 revestimientos de las paredes laterales (aluminio cromatado blanco, superficies visibles con recubrimiento en polvo, color aluminio blanco, similar a RAL 9006)
6) 4 pies para la caja (policarbonato, color negro con elementos antideslizantes)
7) 2 bandas de filtrado
8) 4 tiras roscadas (GS/M)
9) 4 pasadores roscados M2,5 (GSE/M)
10) 1 kit de material de fijación BFS/INS 0100, BFS/INS 0200, BFS/INS 0300 (no se muestra en la figura)

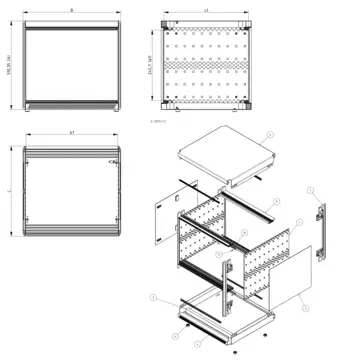

Caja con ventilación integrada, 6 U arriba y abajo, así como 0,5 U adicionales para las áreas de ventilación y aireación
| Modelo | Referencia | A | B | C | a1 | b1 | c1 | IP | NEMA | U | UP |
| INS 30640-L | 85030646 | 310.35 | 235.54 | 315.5 | 245.69 | 213.94 | 295.5 | 20 | 1 | 6 | 42 |
| INS 30660-L | 85030666 | 310.35 | 342.02 | 315.5 | 245.69 | 320.62 | 295.5 | 20 | 1 | 6 | 63 |
| INS 30680-L | 85030686 | 310.35 | 448.7 | 315.5 | 245.69 | 427.3 | 295.5 | 20 | 1 | 6 | 84 |
| INS 36640-L | 85036646 | 310.35 | 235.54 | 375.5 | 245.69 | 213.94 | 355.5 | 20 | 1 | 6 | 42 |
| INS 36660-L | 85036666 | 310.35 | 342.02 | 375.5 | 245.69 | 320.62 | 355.5 | 20 | 1 | 6 | 63 |
| INS 36680-L | 85036686 | 310.35 | 448.7 | 375.5 | 245.69 | 427.3 | 355.5 | 20 | 1 | 6 | 84 |
| INS 42680-L | 85042686 | 310.35 | 448.7 | 435.5 | 245.69 | 427.3 | 415.5 | 20 | 1 | 6 | 84 |
| INS 48680-L | 85048686 | 310.35 | 448.7 | 495.5 | 245.69 | 427.3 | 475.5 | 20 | 1 | 6 | 84 |
Notas:
condiciones de montaje según IEC 60297-3-101
Volumen de suministro:
1) 2 paneles laterales (aluminio cromatado blanco)
2) 4 perfiles frontales, idóneos para asa de extracción según IEEE 1101.10 (aluminio, superficies visibles con recubrimiento en polvo, color gris antracita, similar a RAL 7016)
3) 4 molduras (fundición inyectada de zinc con recubrimiento en polvo, color gris antracita, similar a RAL 7016)
4) 2 cubiertas metálicas con lengüeta de puesta a tierra; ambas con ventilación en el lado frontal (aluminio cromatado blanco, superficies visibles con recubrimiento en polvo, color aluminio blanco, similar a RAL 9006)
5) 2 revestimientos de las paredes laterales (aluminio cromatado blanco, superficies visibles con recubrimiento en polvo, color aluminio blanco, similar a RAL 9006)
6) 4 pies para la caja (policarbonato, color negro con elementos antideslizantes)
7) 2 bandas de filtrado
8) 4 tiras roscadas (GS/M)
9) 4 pasadores roscados M2,5 (GSE/M)
10) 1 kit de material de fijación BFS/INS 0100, BFS/INS 0200, BFS/INS 0300 (no se muestra en la figura)
1) 2 paneles laterales (aluminio cromatado blanco)
2) 4 perfiles frontales, idóneos para asa de extracción según IEEE 1101.10 (aluminio, superficies visibles con recubrimiento en polvo, color gris antracita, similar a RAL 7016)
3) 4 molduras (fundición inyectada de zinc con recubrimiento en polvo, color gris antracita, similar a RAL 7016)
4) 2 cubiertas metálicas con lengüeta de puesta a tierra; ambas con ventilación en el lado frontal (aluminio cromatado blanco, superficies visibles con recubrimiento en polvo, color aluminio blanco, similar a RAL 9006)
5) 2 revestimientos de las paredes laterales (aluminio cromatado blanco, superficies visibles con recubrimiento en polvo, color aluminio blanco, similar a RAL 9006)
6) 4 pies para la caja (policarbonato, color negro con elementos antideslizantes)
7) 2 bandas de filtrado
8) 4 tiras roscadas (GS/M)
9) 4 pasadores roscados M2,5 (GSE/M)
10) 1 kit de material de fijación BFS/INS 0100, BFS/INS 0200, BFS/INS 0300 (no se muestra en la figura)
