Filotec | Caja

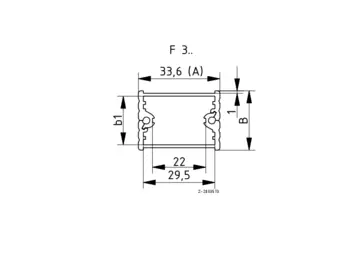

Modelo	Referencia	A	B	C	b1	IP	NEMA
F 316-50	97131050	33.6	16.4	50	12	40	1
F 316-80	97131080	33.6	16.4	80	12	40	1
F 316-1000	97131000**	33.6	16.4	1000	12	40	1
F 320-50	97132050	33.6	20.4	50	16	40	1
F 320-80	97132080	33.6	20.4	80	16	40	1
F 320-1000	97132000**	33.6	20.4	1000	16	40	1
F 324-50	97133050	33.6	24.4	50	20	40	1
F 324-80	97133080	33.6	24.4	80	20	40	1
F 324-1000	97133000**	33.6	24.4	1000	20	40	1

Notas:

C corresponde a la longitud del perfil, longitudes especiales bajo pedido. Encargar por separado las tapas, ver las páginas siguientes. ** = suministro sin paquete de accesorios para atornillado. Encargar por separado los tornillos de sujeción, número de pedido 59000175 (1 unidad).

Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.

Volumen de suministro:
2 semicarcasas, 4 tornillos para montaje de la tapa

Cajas con superficie para teclado de membrana (1 mm)

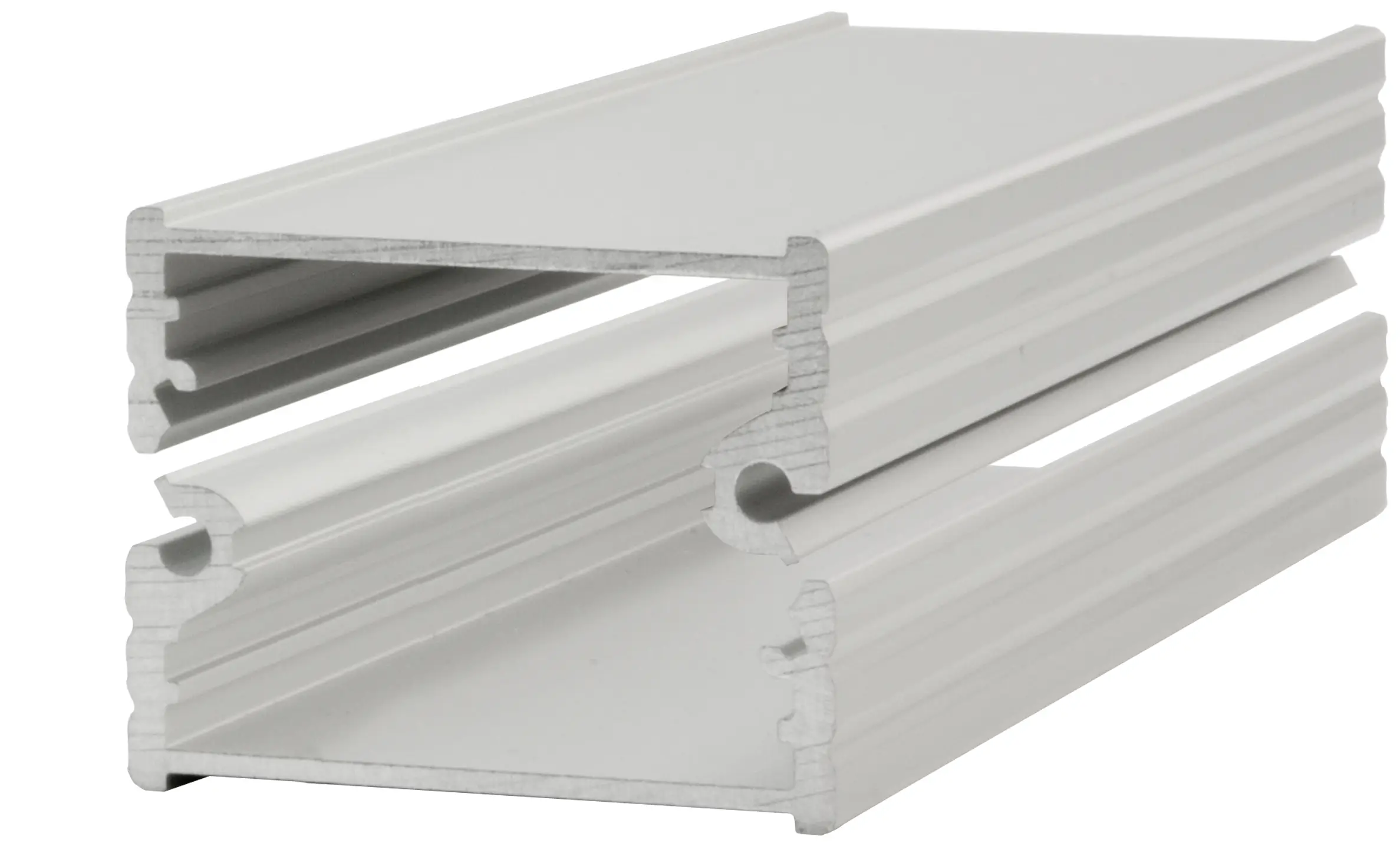

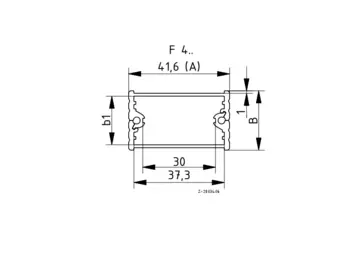

Modelo	Referencia	A	B	C	b1	IP	NEMA
F 416-50	97141050	41.6	16.4	50	12	40	1
F 416-80	97141080	41.6	16.4	80	12	40	1
F 416-100	97141100	41.6	16.4	100	12	40	1
F 416-1000	97141000**	41.6	16.4	1000	12	40	1
F 420-50	97142050	41.6	20.4	50	16	40	1
F 420-80	97142080	41.6	20.4	80	16	40	1
F 420-100	97142100	41.6	20.4	100	16	40	1
F 420-1000	97142000**	41.6	20.4	1000	16	40	1
F 424-50	97143050	41.6	24.4	50	20	40	1
F 424-80	97143080	41.6	24.4	80	20	40	1
F 424-100	97143100	41.6	24.4	100	20	40	1
F 424-1000	97143000**	41.6	24.4	1000	20	40	1

Notas:

Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.

Volumen de suministro:
2 semicarcasas, 4 tornillos para montaje de la tapa

Cajas con superficie para teclado de membrana (1 mm)

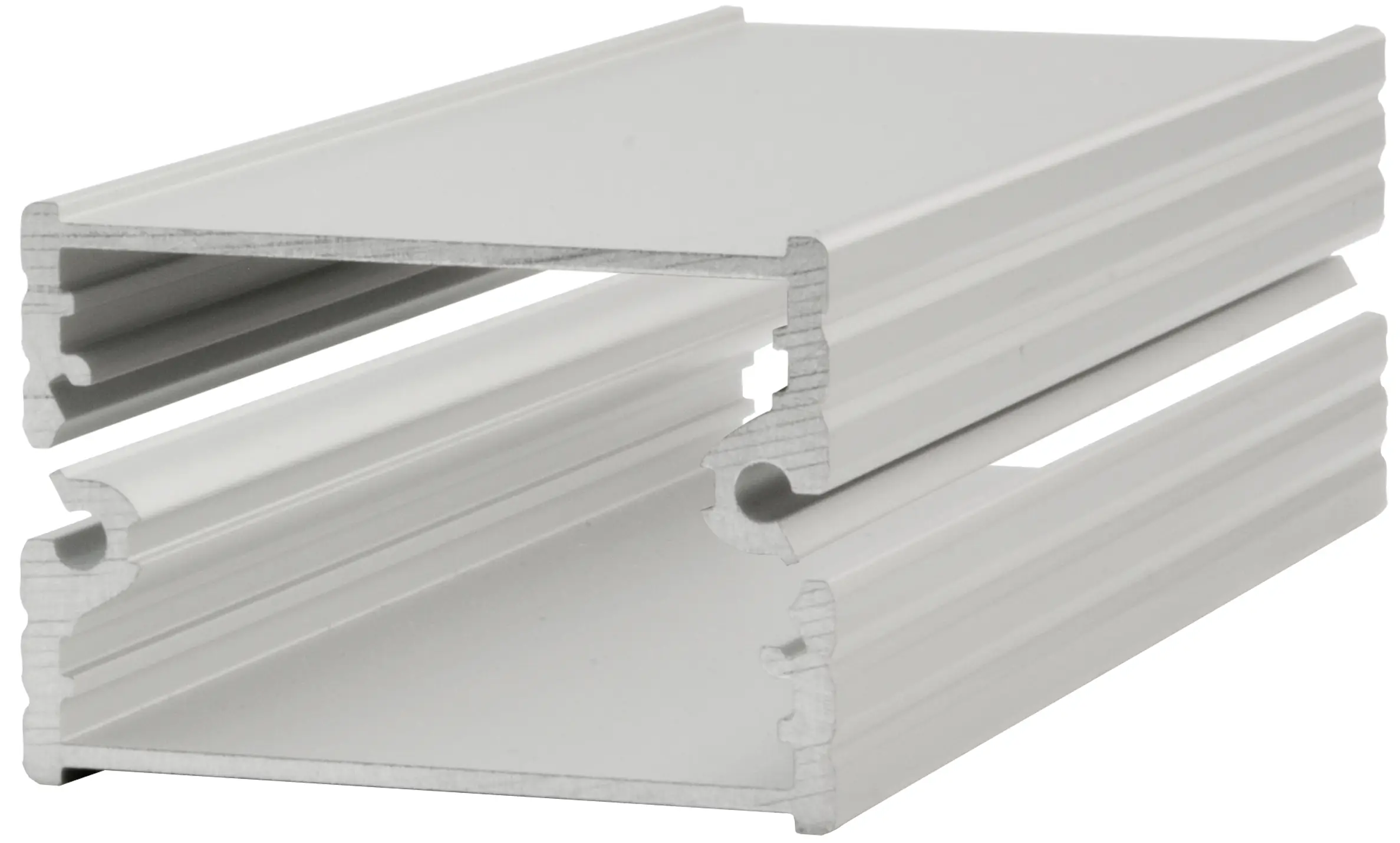

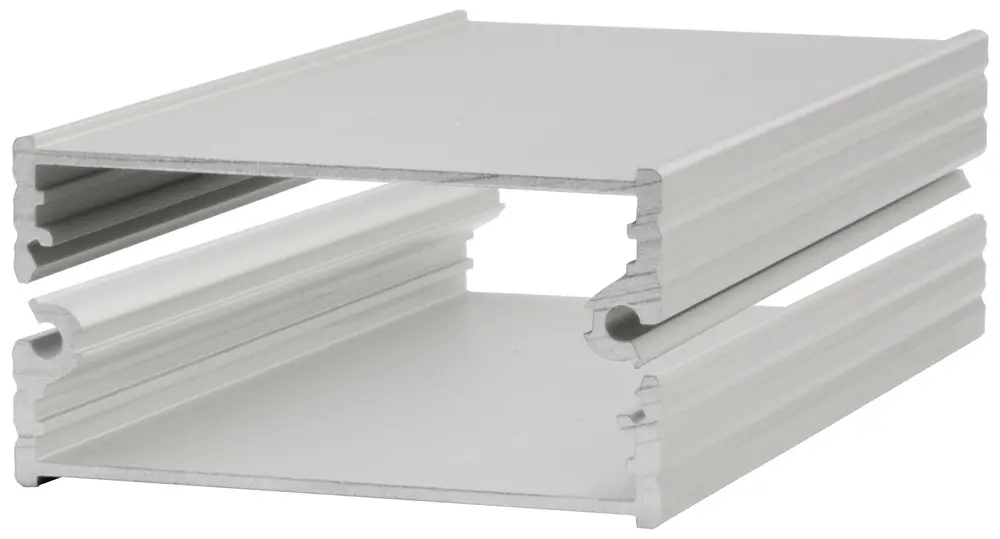

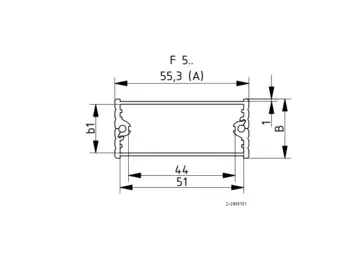

Modelo	Referencia	A	B	C	b1	IP	NEMA
F 516-50	97151050	55.3	16.4	50	12	40	1
F 516-80	97151080	55.3	16.4	80	12	40	1
F 516-100	97151100	55.3	16.4	100	12	40	1
F 516-1000	97151000**	55.3	16.4	1000	12	40	1
F 520-50	97152050	55.3	20.4	50	16	40	1
F 520-80	97152080	55.3	20.4	80	16	40	1
F 520-100	97152100	55.3	20.4	100	16	40	1
F 520-1000	97152000**	55.3	20.4	1000	16	40	1
F 524-50	97153050	55.3	24.4	50	20	40	1
F 524-80	97153080	55.3	24.4	80	20	40	1
F 524-100	97153100	55.3	24.4	100	20	40	1
F 524-1000	97153000**	55.3	24.4	1000	20	40	1

Notas:

Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.

Volumen de suministro:
2 semicarcasas, 4 tornillos para montaje de la tapa

Cajas con superficie para teclado de membrana (1 mm)

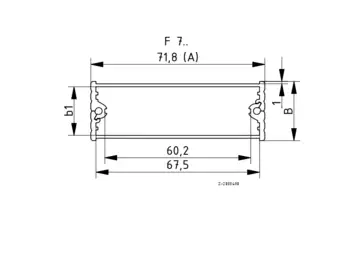

Modelo	Referencia	A	B	C	b1	IP	NEMA
F 716-50	97171050	71.8	16.4	50	12	40	1
F 716-80	97171080	71.8	16.4	80	12	40	1
F 716-100	97171100	71.8	16.4	100	12	40	1
F 716-1000	97171000**	71.8	16.4	1000	12	40	1
F 720-50	97172050	71.8	20.4	50	16	40	1
F 720-80	97172080	71.8	20.4	80	16	40	1
F 720-100	97172100	71.8	20.4	100	16	40	1
F 720-1000	97172000**	71.8	20.4	1000	16	40	1
F 724-50	97173050	71.8	24.4	50	20	40	1
F 724-80	97173080	71.8	24.4	80	20	40	1
F 724-100	97173100	71.8	24.4	100	20	40	1
F 724-1000	97173000**	71.8	24.4	1000	20	40	1

Notas:

Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.

Volumen de suministro:
2 semicarcasas, 4 tornillos para montaje de la tapa

Cajas con superficie para teclado de membrana (1,5 mm)

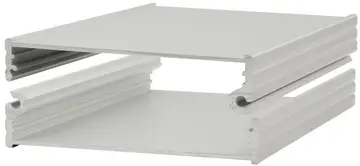

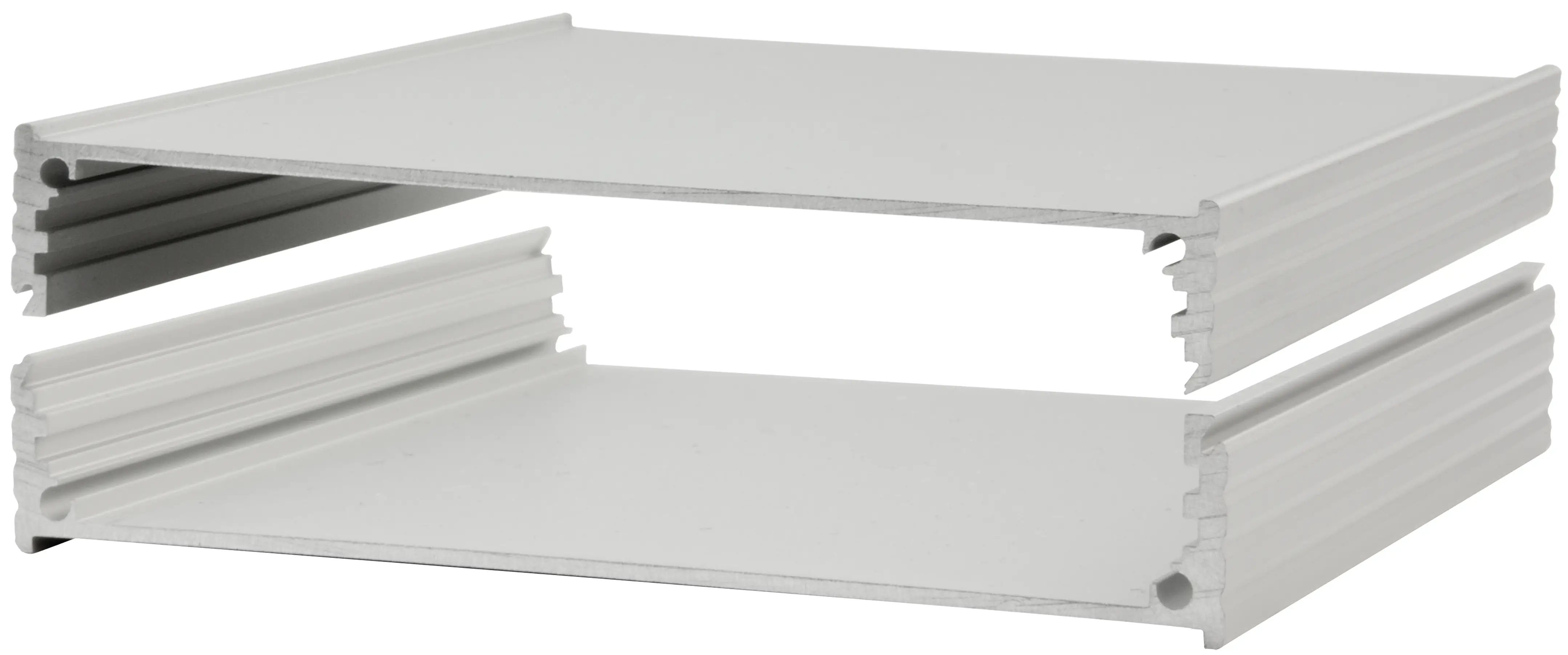

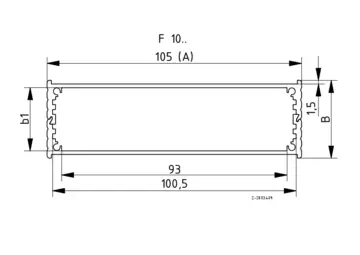

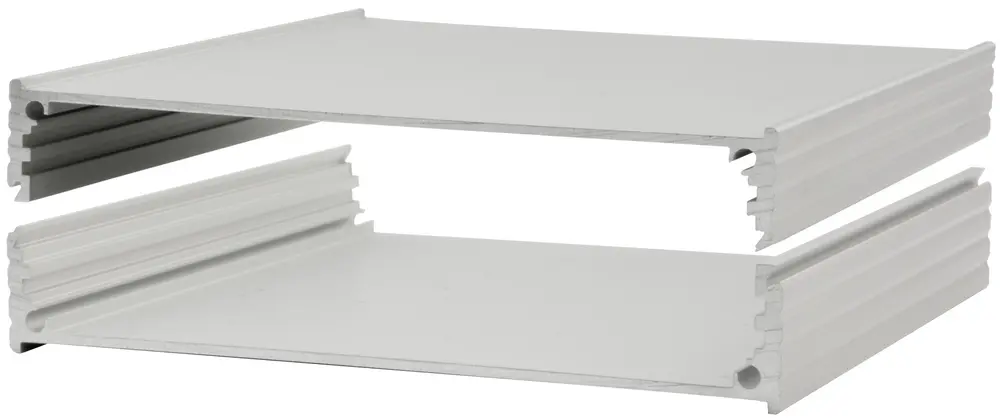

Modelo	Referencia	A	B	C	b1	IP	NEMA
F 1024-80	97113080	105	24	80	18	40	1
F 1024-100	97113100	105	24	100	18	40	1
F 1024-160	97113160	105	24	160	18	40	1
F 1024-220	97113220	105	24	220	18	40	1
F 1024-1000	97113000**	105	24	1000	18	40	1
F 1028-80	97114080	105	28	80	22	40	1
F 1028-100	97114100	105	28	100	22	40	1
F 1028-160	97114160	105	28	160	22	40	1
F 1028-220	97114220	105	28	220	22	40	1
F 1028-1000	97114000**	105	28	1000	22	40	1
F 1032-80	97115080	105	32	80	26	40	1
F 1032-100	97115100	105	32	100	26	40	1
F 1032-160	97115160	105	32	160	26	40	1
F 1032-220	97115220	105	32	220	26	40	1
F 1032-1000	97115000**	105	32	1000	26	40	1
F 1036-80	97116080	105	36	80	30	40	1
F 1036-100	97116100	105	36	100	30	40	1
F 1036-160	97116160	105	36	160	30	40	1
F 1036-220	97116220	105	36	220	30	40	1
F 1036-1000	97116000**	105	36	1000	30	40	1
Modelo	Referencia	A	B	C	b1	IP	NEMA
F 1040-80	97117080	105	40	80	34	40	1
F 1040-100	97117100	105	40	100	34	40	1
F 1040-160	97117160	105	40	160	34	40	1
F 1040-220	97117220	105	40	220	34	40	1
F 1040-1000	97117000**	105	40	1000	34	40	1
F 1048-80	97118080	105	48	80	42	40	1
F 1048-100	97118100	105	48	100	42	40	1
F 1048-160	97118160	105	48	160	42	40	1
F 1048-220	97118220	105	48	220	42	40	1
F 1048-1000	97118000**	105	48	1000	42	40	1

Notas:

Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.

Volumen de suministro:
2 semicarcasas, 8 tornillos para montaje de la tapa

Cajas con superficie para teclado de membrana (1,5 mm)

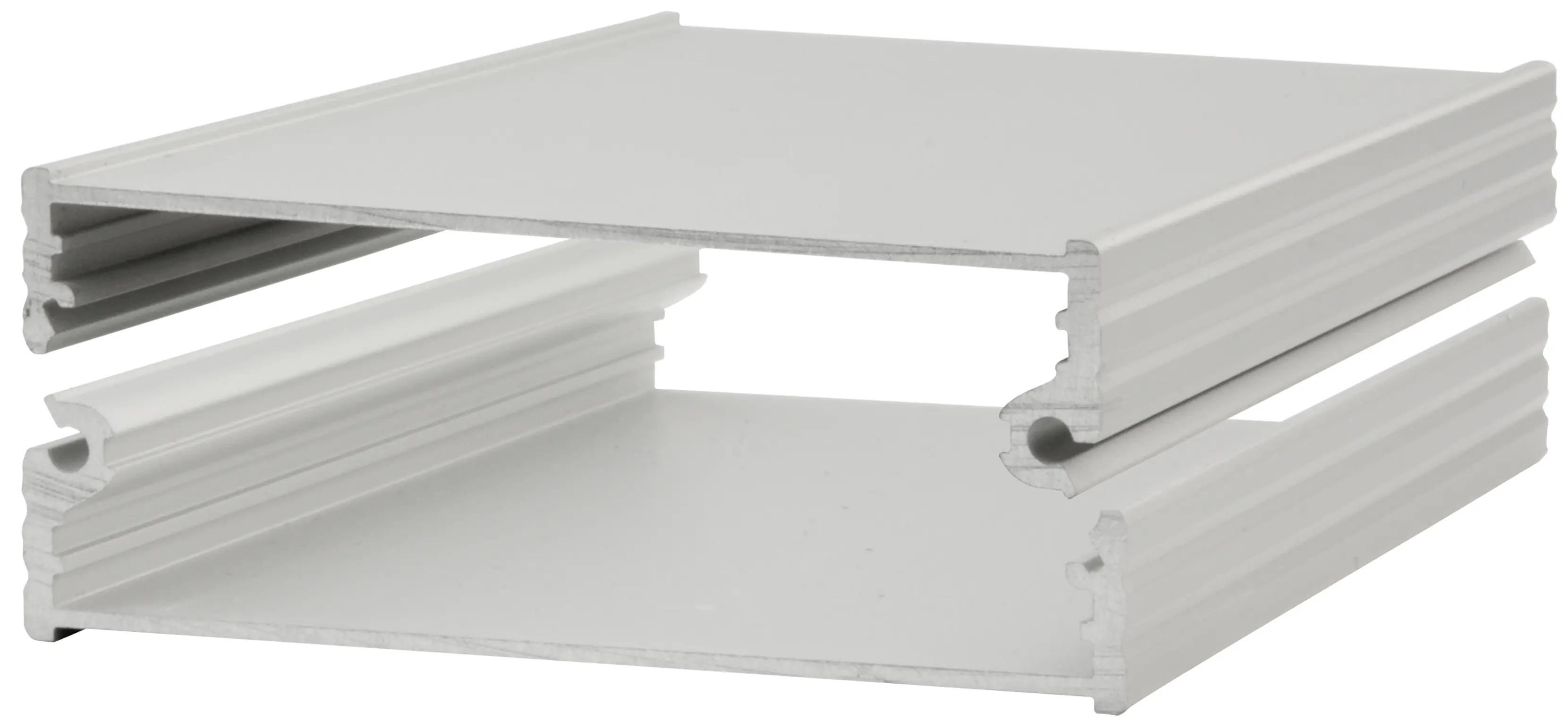

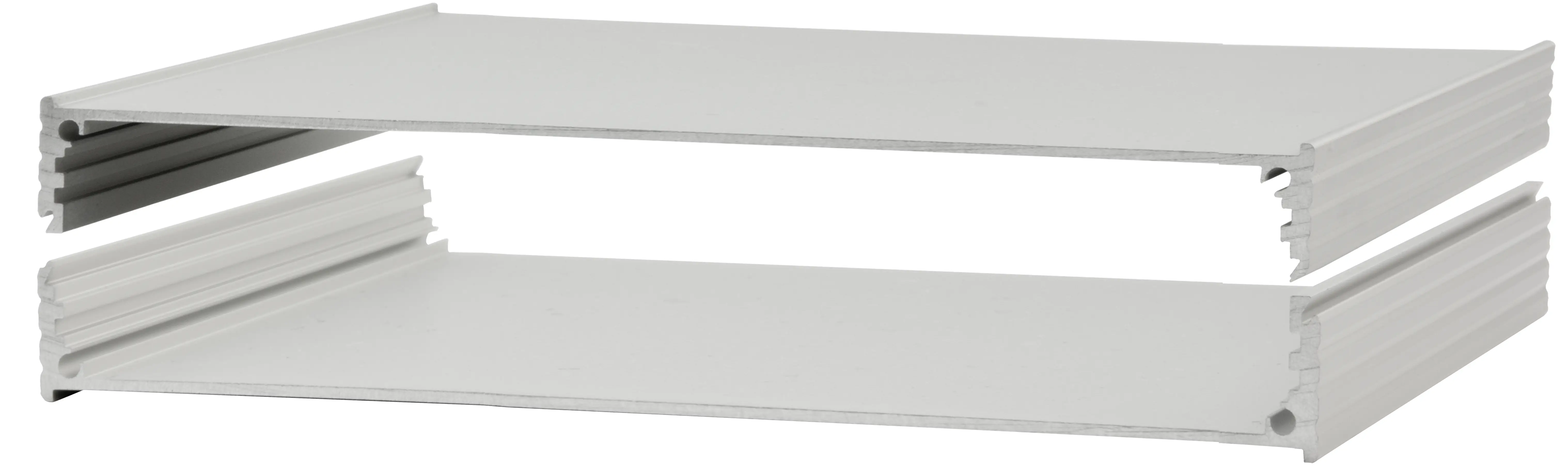

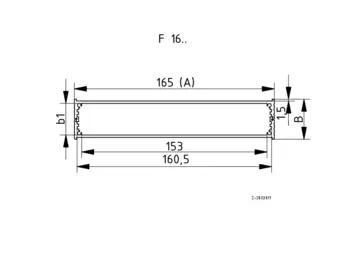

Modelo	Referencia	A	B	C	b1	IP	NEMA
F 1632-80	97185080*	165	33	80	26	40	1
F 1632-100	97185100*	165	33	100	26	40	1
F 1632-160	97185160*	165	33	160	26	40	1
F 1632-220	97185220*	165	33	220	26	40	1
F 1632-1000	97185000**	165	33	1000	26	40	1
