Euromas Polymas | Caja con cierre rápido y dos prensaestopas PG 11 inyectados
PK 101-211 SV
Referencia: 38101700
PK 101-211 SV
Referencia: 38101700
Cesta de la compra
Mostrar cesta de la compraDescargar la vista de impresión
* = Disponible previa consulta.

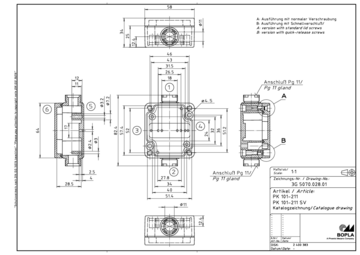

Dibujo del producto
Concepción de la caja
Propiedades
Dimensiones
58 x 64 x 34 mm
Color
Gris plata
Tipo de protección
IP
65
NEMA
3
Material de la caja
PA 6-GB 30, junta CR; para más detalles, consultar la Información técnica
Temperatura de funcionamiento: -30/110° C
Volumen de suministro

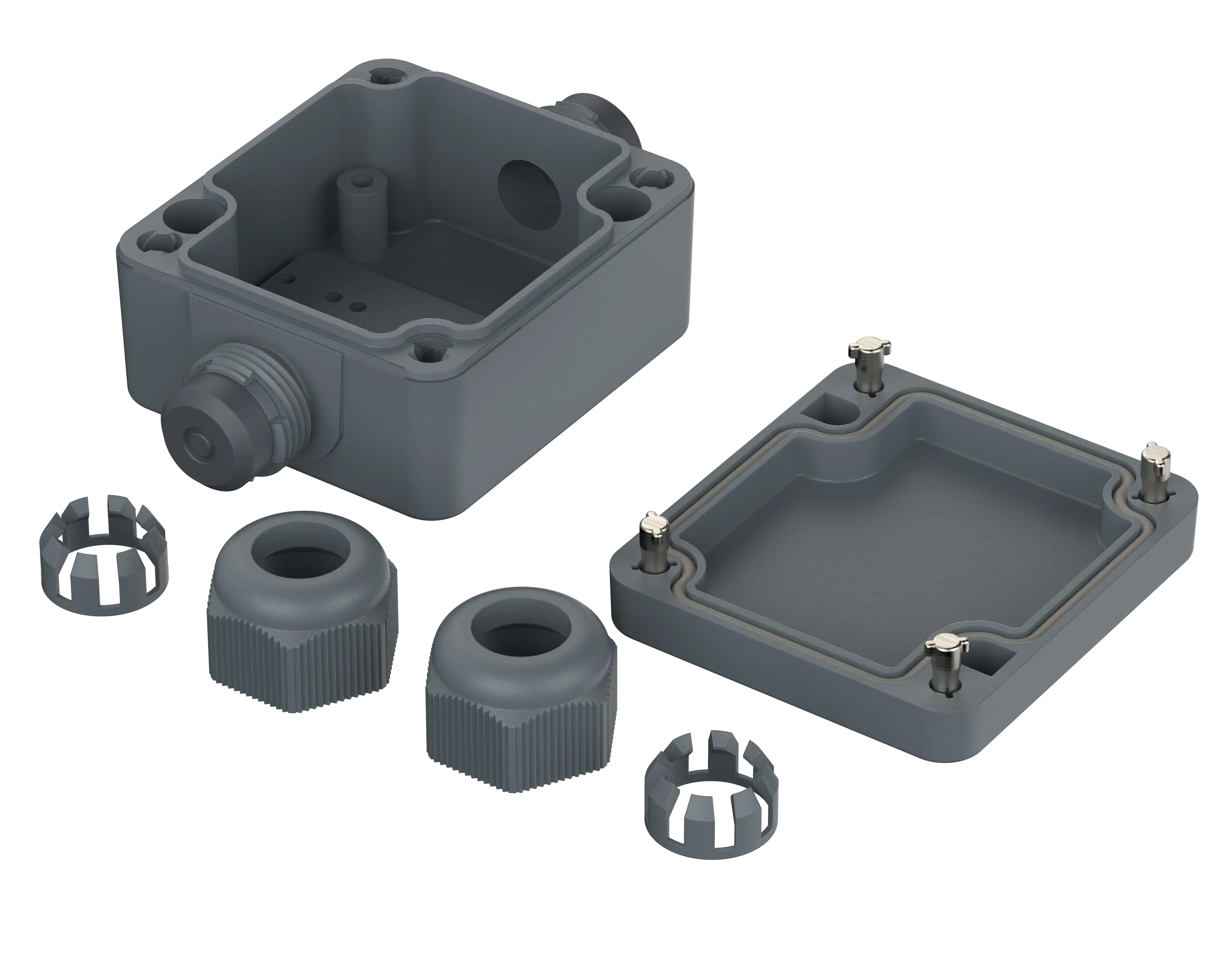

tapa superior y base, cierre rápido de GD-Zn Al4 Cu1 niquelado, 2 prensaestopas inyectados Pg 11 incl. inserto de apriete, tornillo de apriete y junta anular cerrada
Nota
Tener en cuenta la disposición de los prensaestopas (ver fotos al comienzo del capítulo).
Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.
Tener en cuenta:
Para equilibrar la presión en la carcasa ante los cambios de temperatura y evitar la formación de humedad recomendamos el empleo de un
DAE (elemento de compensación de presión)
.
Para que pueda usted determinar el número correcto de elementos para su aplicación ponemos aquí a su disposición una calculadora DAE.
Documentación técnica / Descargas
Datos del producto en 3D en formato STEP:
Login to download
Dibujo para mecanizado:
38101700 PK-101-211-SV-G.dxf
(2.4 MB)
Dibujo de producto en formato PDF:
38101700 PK-101-211-SV.pdf
(54.3 KB)
Dibujo de producto en formato DXF:
38101700 PK-101-211-SV.dxf
(689.0 KB)
PA 6 GB 30 H
(Caja)
PC Lexan243R
(Transparente)
- euromas-polymas en.pdf(588.6 KB)
