CombiNorm-Connect | Caja con dos niveles de terminales, en ambos lados

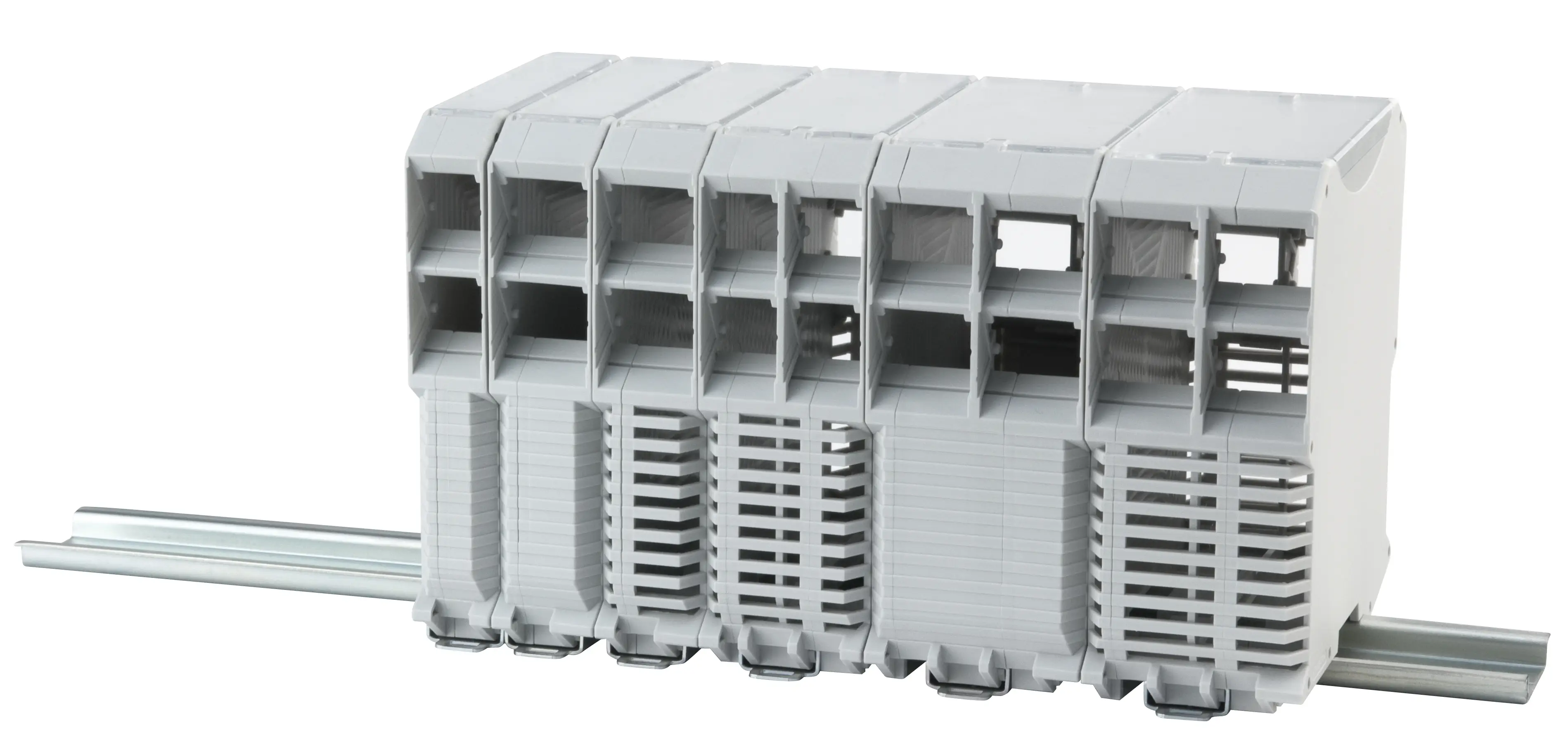

Caja con dos niveles de terminales, en ambos lados

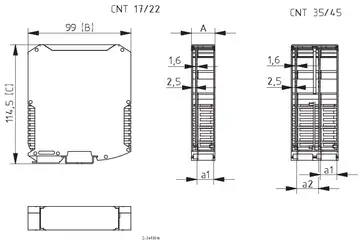

| Modelo | Referencia | A | B | C | a1 | a2 | IP | NEMA | Nota |
| CNT 17/4-3 TB-L | 67617431.S | 17.5 | 99 | 114.5 | 11 | - | 20 | 1 | 4 x 3 polos |
| CNT 17/4-3 TB | 67617432.S | 17.5 | 99 | 114.5 | 11 | - | 20 | 1 | 4 x 3 polos |
| CNT 22/4-4 TB-L | 67622441.S | 22.5 | 99 | 114.5 | 16 | - | 20 | 1 | 4 x 4 polos |
| CNT 22/4-4 TB | 67622442.S | 22.5 | 99 | 114.5 | 16 | - | 20 | 1 | 4 x 4 polos |
| CNT 35/4-2-3 TB-L | 67635421.S | 35 | 99 | 114.5 | 11 | 16 | 20 | 1 | 8 x 3 polos |
| CNT 35/4-2-3 TB | 67635422.S | 35 | 99 | 114.5 | 11 | 16 | 20 | 1 | 8 x 3 polos |
| CNT 45/4-2-4 TB-L | 67635423.S | 45 | 99 | 114.5 | 16 | 21 | 20 | 1 | 8 x 4 polos |
| CNT 45/4-2-4 TB | 67635424.S | 45 | 99 | 114.5 | 16 | 21 | 20 | 1 | 8 x 4 polos |
Notas:
TB = con abertura trasera para conector de BUS para DIN rail; L = con ranuras para ventilación Utilización de los terminales: lado de soldadura a la izquierda
Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.
Volumen de suministro:
10x: caja, placa frontal, cubierta transparente, pie de encastre, muelle
