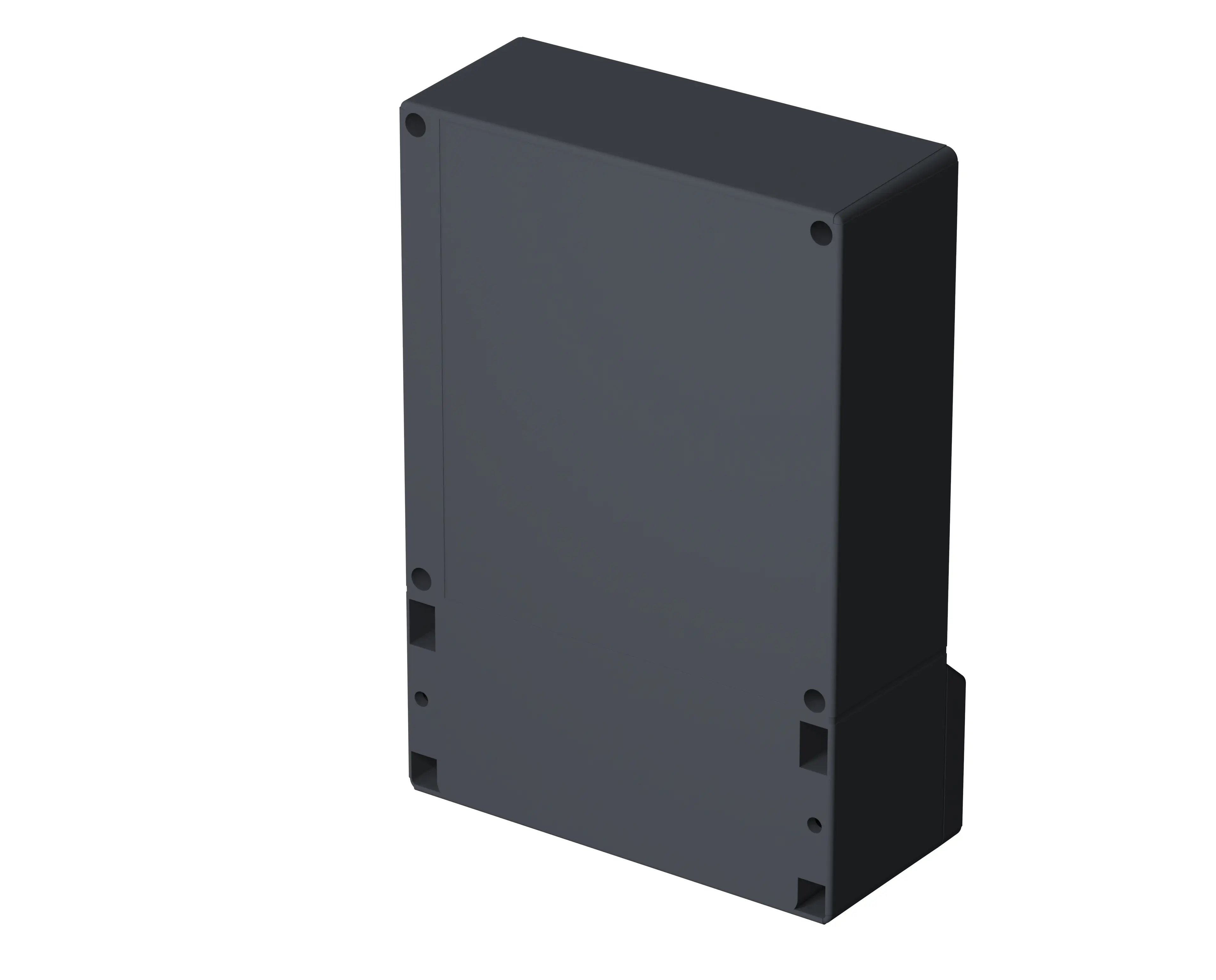

CombiCard 1000-3000/CombiSet 500 | Tapa trasera con caja de terminales, IP 65
RD 1000 K
Referencia: 19004800
RD 1000 K
Referencia: 19004800
Cesta de la compra
Mostrar cesta de la compraDescargar la vista de impresión
* = Disponible previa consulta.
Dibujo del producto
Propiedades
Dimensiones
133.4 x 193 x 48 mm
U
3
UP
20
Color
graphite grey
Tipo de protección
IP
65
NEMA
3
Material de la caja
ABS; PC (sólo tapas transparentes), junta de EPDM; para más detalles, consultar la Información técnica
Temperatura de funcionamiento: -25/70° C
Volumen de suministro
cubierta trasera, tapa de la caja de terminales, juntas, tornillos
Nota
Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.
Tener en cuenta:
Para equilibrar la presión en la carcasa ante los cambios de temperatura y evitar la formación de humedad recomendamos el empleo de un
DAE (elemento de compensación de presión)
.
Para que pueda usted determinar el número correcto de elementos para su aplicación ponemos aquí a su disposición una calculadora DAE.
Documentación técnica / Descargas
Datos del producto en 3D en formato STEP:
Login to download
Dibujo de producto en formato PDF:
19004800 RD-1000-K.pdf
(78.3 KB)
Dibujo de producto en formato DXF:
19004800 RD-1000-K.dxf
(506.9 KB)
- RoHS compliance status:
- Konform mit Ausnahme Anhang III 6c
- REACH SVHC over 0,1%:
- Blei (CAS-Nr.: 7439-92-1)
- Scip No.:
- e1cf94e4-c951-4ae5-ace0-e256d7a98f97
Accesorios compatibles
Asa
Bisagra para cubierta frontal, gris luminoso, para frontales y elementos básicos o para frontales y tapas traseras
Bisagra para cubierta frontal, gris luminoso, para frontales y elementos básicos para montaje en panel de control
Bisagra para evitar la pérdida de la tapa de la caja de terminales
Bisagra para tapa trasera, gris grafito, para elementos básicos y tapa trasera
Bisagra para tapa trasera, montaje a ambos lados, gris grafito, para elementos básicos y tapa trasera
Carriles de 19" para módulo frontal, para la sujeción de paneles frontales parciales de 19" con placas frontales ciegas para elemento básico sin frontal
Cerradura de cilindro
Cerradura de cilindro para FD...(G) con SC 1230 (NG) o tapa trasera con SC 1230 R
Cubierta frontal transparente, IP 65
Cubierta frontal, IP 65
Elemento básico bajo, IP 65
Elemento básico con ranuras para ventilación, IP 30
Elemento básico para montaje en panel de control, IP 65
Elemento básico, IP 65
Estructura interior de 19" para conectores DIN EN 60603-2 con placas frontales ciegas para elemento básico sin frontal
Estructura interior de 19" para conectores DIN EN 60603-2 si se utiliza una cubierta frontal
Estructura interior de 19" para placa de BUS con placas frontales ciegas para elemento básico sin frontal
Estructura interior de 19" para placa de BUS si se utiliza una cubierta frontal
Fijadores de tarjetas para las guías para tarjetas KF 1230
Guías para tarjetas para las estructuras interiores de 19"
Marco frontal abierto con puerta de protección, IP 65/IP 20
Marco frontal abierto, IP 65/IP 40
Marco frontal cerrado para la sujeción de teclados de membrana, IP 65
Marco para montaje mural para tapa trasera alta y tapa trasera con caja de terminales
Marco para montaje mural, para tapa trasera baja
Panel de montaje para tapa trasera, papel duro
Pies abatibles, poliamida
Placas frontales externas para FO..., 2 mm, aluminio anodizado en color natural, IP 40
Placas frontales internas para BC... en combinación con un frontal, 2 mm, aluminio anodizado en color natural
Placas frontales internas para FO..., 2 mm, aluminio anodizado en color natural, IP 65
Placas frontales para BC..., 2 mm, aluminio anodizado en color natural, IP 40
Tirante de anclaje para el montaje de los frontales, los elementos básicos (altura 87,5 mm) y las tapas traseras
39913000
Para 1 pieza trasera, 2 bases y 1 pieza frontal con bisagras detrás a ambos lados y delante a un lado
39915000*
Para 1 pieza trasera, 3 bases y 1 placa frontal de aluminio o estructuras de 19" con bisagras detrás a ambos lados
39919000*
Para 1 pieza trasera, 3 bases y 1 pieza frontal con bisagras detrás a ambos lados y delante a un lado
39903000*
Para 1 pieza trasera, 1 base y 1 placa frontal de aluminio con bisagra detrás a ambos lados
39907000
Para 1 pieza trasera, 1 base y 1 pieza frontal con bisagras detrás a ambos lados y delante a un lado
39909000*
Para 1 pieza trasera, 2 bases y 1 placa frontal de aluminio o estructuras de 19" con bisagra detrás a ambos lados
Tirante de anclaje para el montaje de los frontales, los elementos básicos BC...N (altura 51 mm) y la tapa trasera
39912100*
Para 1 pieza trasera, 2 bases y 1 pieza frontal con bisagra detrás a ambos lados
39913200
Para 1 pieza trasera, 2 bases y 1 pieza frontal con bisagras detrás a ambos lados y delante a un lado
39914100*
Para 1 pieza trasera, 3 bases y 1 placa frontal de aluminio o estructuras de 19"
39915100*
Para 1 pieza trasera, 3 bases y 1 placa frontal de aluminio o estructuras de 19" con bisagras detrás a ambos lados
39918100*
Para 1 pieza trasera, 3 bases y 1 pieza frontal con bisagras detrás a ambos lados
39919100*
Para 1 pieza trasera, 3 bases y 1 pieza frontal con bisagras detrás a ambos lados y delante a un lado
39903100*
Para 1 pieza trasera, 1 base y 1 placa frontal de aluminio con bisagra detrás a ambos lados
39907100
Para 1 pieza trasera, 1 base y 1 pieza frontal con bisagras detrás a ambos lados y delante a un lado
39909100*
Para 1 pieza trasera, 2 bases y 1 placa frontal de aluminio o estructuras de 19" con bisagra detrás a ambos lados
Tiras roscadas para las estructura interiores de 19" y carriles para módulo frontal
