BOS-Streamline | BS 400 F sin compartimento para baterías, IP 40 (IP 65¹)
BS 400 F-7024
Referencia: 82400124
BS 400 F-7024
Referencia: 82400124
Cesta de la compra
Mostrar cesta de la compraDescargar la vista de impresión
* = Disponible previa consulta.
Dibujo del producto
Concepción de la caja
Propiedades
Dimensiones
119.3 x 64.9 x 26.5 mm
Color
Gris grafito, similar a RAL 7024
Tipo de protección
IP
40
,
65
NEMA
1,3
Material de la caja
ABS, junta decorativa de TPE; para más detalles, consultar la Información técnica
Temperatura de funcionamiento: -25/70° C
Volumen de suministro

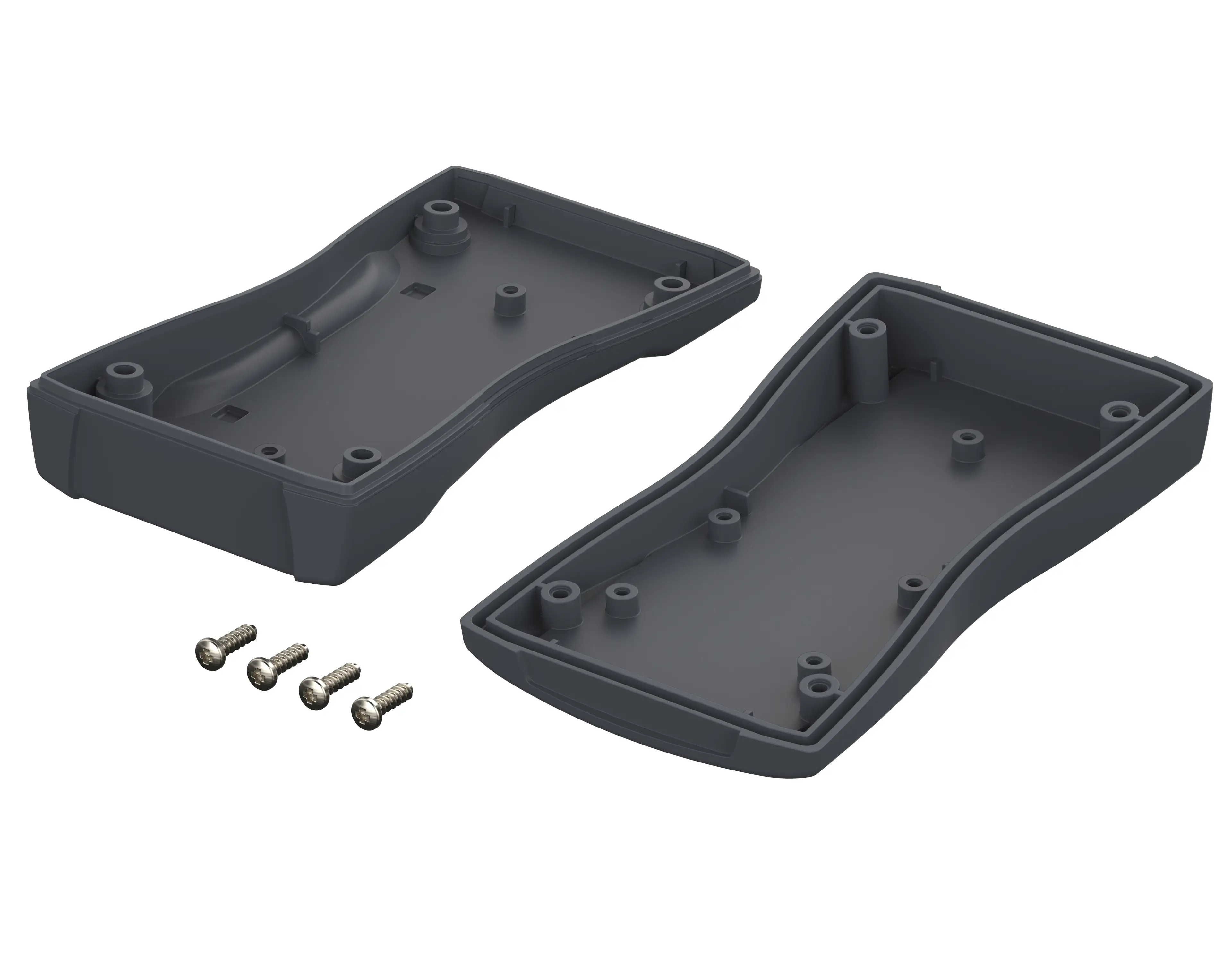

tapa superior y base, 4 tornillos
Nota
con junta decorativa DI-D puede aumentarse el grado de protección a IP 65
Las dimensiones son valores aproximados. Los valores exactos pueden consultarse en el plano del producto correspondiente.
Tener en cuenta:
Para equilibrar la presión en la carcasa ante los cambios de temperatura y evitar la formación de humedad recomendamos el empleo de un
DAE (elemento de compensación de presión)
.
Para que pueda usted determinar el número correcto de elementos para su aplicación ponemos aquí a su disposición una calculadora DAE.
Documentación técnica / Descargas
Datos del producto en 3D en formato STEP:
Login to download
Dibujo para mecanizado:
82400124 BS-400-F-7024-G.dxf
(1.8 MB)
Dibujo de producto en formato PDF:
82400124 BS-400-F-7024.pdf
(131.5 KB)
Dibujo de producto en formato DXF:
82400124 BS-400-F-7024.dxf
(1.9 MB)
Dibujo en formato PDF con las dimensiones máximas de la PCB:
82400124 BS-400-F-7024-pcb.pdf
(83.3 KB)
Dibujo en formato DXF con las dimensiones máximas de la PCB:
82400124 BS-400-F-7024-pcb.dxf
(1.3 MB)
- 857 WPZ-BOS-Streamline DE.pdf(302.5 KB)
- 857 WPZ-BOS-Streamline EN.pdf(297.3 KB)
- bos-streamline en.pdf(2.1 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- Kein SVHC
Accesorios compatibles
Clip Universal
Cubiertas para los tornillos de atornillado de la caja
