CombiNorm-Classic | Műszerdoboz
CN 100 AK
Megrendelési szám: 65010010
CN 100 AK
Megrendelési szám: 65010010
Árukosár
Kosár kijelzéseA nyomtatási kép letöltése
* = érdeklődésre kapható

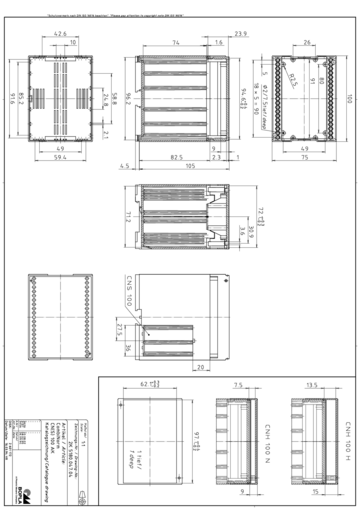

A termék rajza
Műszerdoboz koncepció
Tulajdonságok
Méretek
100 x 75 x 109.5 mm
Színárnyalat
Világosszürke
Védettségi osztály
IP
20
NEMA
1
A műszerdoboz anyaga
ABS; UL 94 V0 anyag kérésre kapható; részleteket lásd a Műszaki információknál
Üzemi hőmérséklet: -25/70° C
A szállítás terjedelme
Fedél, alsó rész bepattanó retesszel (felszerelve)
Megjegyzés
A méretek hozzávetőleges értékek. A pontos értékek a megfelelő termékrajzon találhatók.
Kérjük, vegye figyelembe!
A hőmérsékletváltozások során fellépő nyomáskülönbségek kiegyenlítésére és így a nedvesség behatolásának megelőzésére egy
DAE (nyomáskiegyenlítő elem) alkalmazását
javasoljuk.
Ahhoz, hogy az alkalmazási esetéhez megfelelő mennyiséget Ön is meg tudja határozni, számítási segédeszközként egy.
Műszaki információk / letöltések
3D-termékadatok STEP-formátumban:
Login to download
Rajz a mechanikus megmunkáláshoz:
65010010 CN-100-AK-G.dxf
(863.0 KB)
Termékrajz PDF-formátumban:
65010010 CN-100-AK.pdf
(75.8 KB)
Termékrajz DXF-formátumban:
65010010 CN-100-AK.dxf
(1.1 MB)
Az áramköri lapok maximális mérete – rajz PDF-formátumban:
CN-Classic Platinenzeichnungen-pcb.pdf
(72.7 KB)
Az áramköri lapok maximális mérete – rajz DXF-formátumban:
CN-Classic Platinenzeichnungen-pcb.dxf
(472.7 KB)
- combinorm-classic en.pdf(841.9 KB)
- Maximum Load DIN Rail enclosures EN.pdf(110.3 KB)
A készülék tartozékai
Adapterlemez NYÁK-rögzítéshez és a csavarnyílások lezárásához, az STL 950 alkalmazásakor, 20-részes, letörhető
Dugaszoló léc a vízszintesen feltolt NYÁK-okon való beforrasztáshoz
Felhajtható átlátszó fedél, 15 mm magas , polikarbonát
Felhajtható átlátszó fedél, 9 mm magas , polikarbonát
Kapocs felirat, öntapadó
Sorkapcsok a frontoldallal párhuzamos NYÁK-okhoz
Sorkapcsok a vízszintesen bedugott NYÁK-okhoz
