CombiCard 1000-3000 / CombiSet 500 | CC 500 Műszerházak
CC 500
| Modell | Megrendelési szám | A | B | C | IP | NEMA | HE | TE | Megjegyzés |
| CC 500 | 19050000 | 68 | 136 | 225.5 | 65 | 3 | 3 | 12 | 12 TE hasznos szélesség |
Megjegyzés:
A méretek hozzávetőleges értékek. A pontos értékek a megfelelő termékrajzon találhatók.
A szállítás terjedelme:
Alap- és hátsórész, vezetőblokk fent és lent, menetes lécek, csavarok
Alap- és hátsórész, vezetőblokk fent és lent, menetes lécek, csavarok

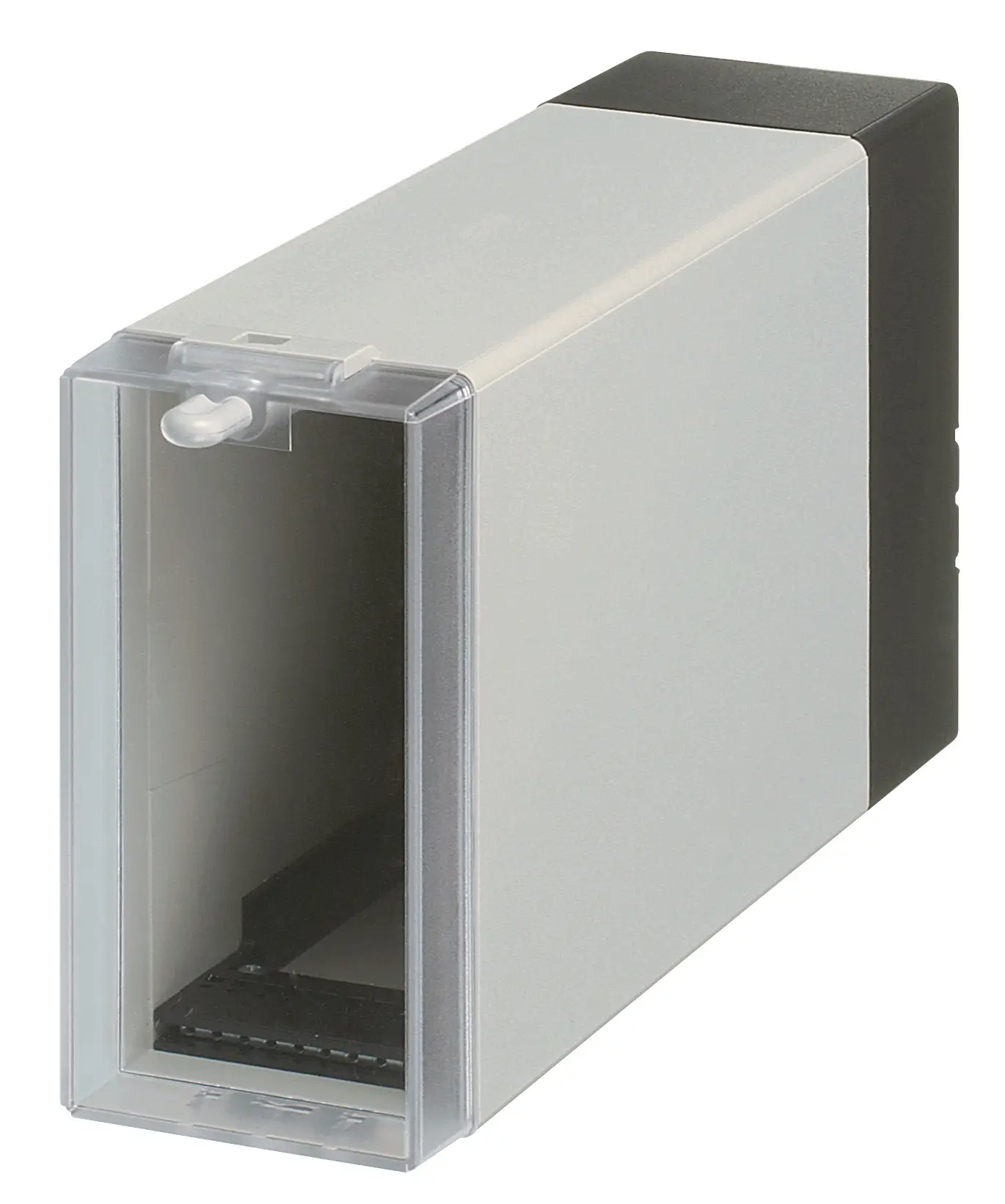

CC 500 átlátszó, zsanéros fronttal, IP 65
| Modell | Megrendelési szám | A | B | C | IP | NEMA | HE | TE | Megjegyzés |
| CC 500 TK | 19050101 | 68 | 145 | 253.5 | 65 | 3 | 3 | 12 | 12 TE hasznos szélesség |
Megjegyzés:
Az IP-védettségi osztály csak zárt első ajtó esetén áll fenn.
A méretek hozzávetőleges értékek. A pontos értékek a megfelelő termékrajzon találhatók.
A szállítás terjedelme:
Alap- és hátsórész, vezetőblokkok fent és lent, zsanéros átlátszó első ajtó pecekzárral, menetes lécek, csavarok
Alap- és hátsórész, vezetőblokkok fent és lent, zsanéros átlátszó első ajtó pecekzárral, menetes lécek, csavarok
CC 500 kapcsolótáblába való beépítéshez
| Modell | Megrendelési szám | A | B | C | IP | NEMA | HE | TE | Megjegyzés |
| CC 500 NG | 19050200 | 68 | 156.7 | 225.5 | 65 | 3 | 3 | 12 | 12 TE hasznos szélesség |
Megjegyzés:
A méretek hozzávetőleges értékek. A pontos értékek a megfelelő termékrajzon találhatók.
A szállítás terjedelme:
Alaprész fröccsöntött beszerelő kerettel, hátsórész, vezetőblokk fent és lent, tartópántok, menetes lécek, csavarok
Alaprész fröccsöntött beszerelő kerettel, hátsórész, vezetőblokk fent és lent, tartópántok, menetes lécek, csavarok

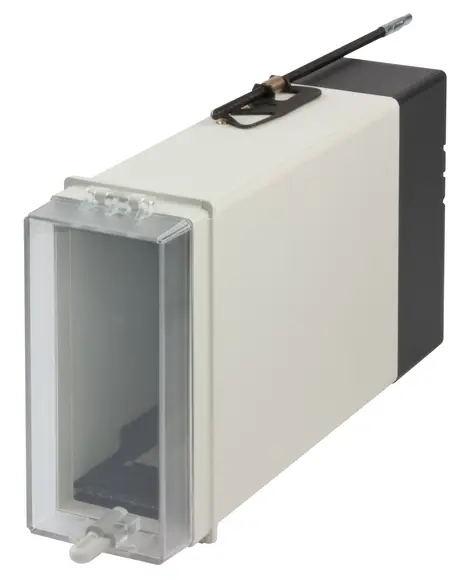

CC 500 kapcsolótáblába való beépítéshez, zsanéros fronttal, átlátszó, IP 65
| Modell | Megrendelési szám | A | B | C | IP | NEMA | HE | TE | Megjegyzés |
| CC 500 NGTK | 19050301 | 68 | 156.7 | 253.5 | 65 | 3 | 3 | 12 | 12 TE hasznos szélesség |
Megjegyzés:
Az IP-védettségi osztály csak zárt első ajtó esetén áll fenn.
A méretek hozzávetőleges értékek. A pontos értékek a megfelelő termékrajzon találhatók.
A szállítás terjedelme:
Alaprész fröccsöntött beszerelő kerettel, hátsórész, vezetőblokk fent és lent, zsanéros átlátszó első ajtó pecekzárral, tartópántok, menetes lécek, csavarok
Alaprész fröccsöntött beszerelő kerettel, hátsórész, vezetőblokk fent és lent, zsanéros átlátszó első ajtó pecekzárral, tartópántok, menetes lécek, csavarok
Fali keret a CC 500-hez
| Modell | Megrendelési szám |
| CC 500 WR | 39001000 |
A szállítás terjedelme:
1 fali keret, 4 csavar
1 fali keret, 4 csavar
Rápattintható láb a DIN EN 60715 TH 35 kalapsínekhez a hátfedélbe való betoláshoz, poliamid
| Modell | Megrendelési szám |
| CC 500 TS | 39005000 |
A szállítás terjedelme:
1 sínre rápattintható láb
1 sínre rápattintható láb
Hengerzár retesz a CC 500 TK / NGTK-hoz
| Modell | Megrendelési szám | Megjegyzés |
| SHLO-302 | 21008310 | Hengerzár |
A szállítás terjedelme:
1 hengerzár retesz
1 hengerzár retesz
Szerelőkészlet DIN EN 60603-2 (előzőleg DIN 41612) dugós csatlakozókhoz, alumínium
| Modell | Megrendelési szám |
| CC 500 MS | 39004000 |
Megjegyzés:
A szerelés a beépített vezetőblokkokon kerül végrehajtásra.
A szállítás terjedelme:
Szerelő készlet
Szerelő készlet
Kártyavezető sínek az előre felszerelt kártyavezető rácsokhoz, poliamid
| Modell | Megrendelési szám |
| KF 1230 | 39302000 |
A szállítás terjedelme:
10 darab
10 darab
Kártya biztosítók KF 1230 kártyavezető sínekhez
| Modell | Megrendelési szám |
| KS 1230 | 39301000 |
A szállítás terjedelme:
10 darab
10 darab
