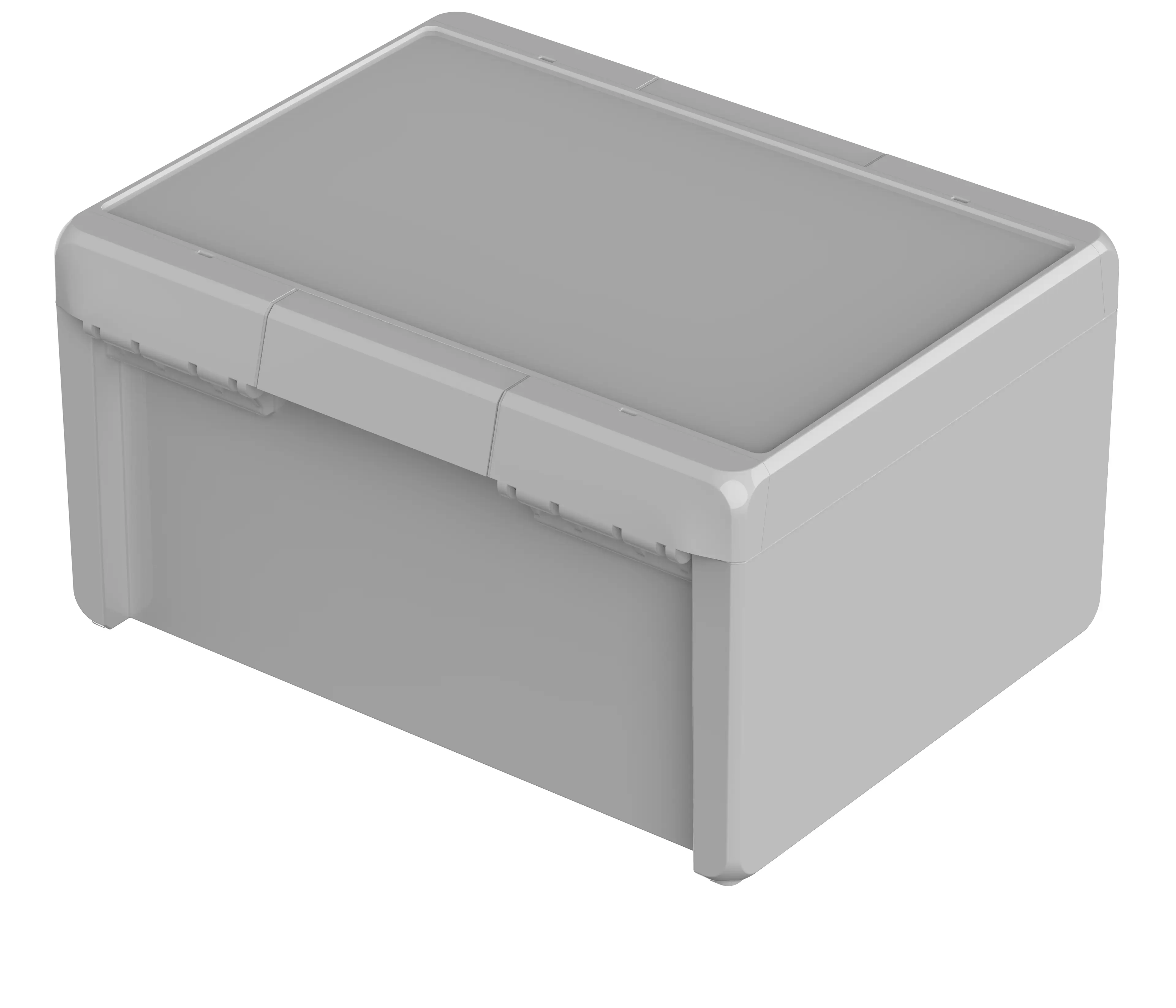

Bocube | műszerdoboz, UL 94 V0 polikarbonát, egyszínű
B 233016 PC-V0 7035
Megrendelési szám: 96018575
B 233016 PC-V0 7035
Megrendelési szám: 96018575
Árukosár
Kosár kijelzéseA nyomtatási kép letöltése
* = érdeklődésre kapható
A termék rajza
Műszerdoboz koncepció
Tulajdonságok
Méretek
239 x 300 x 160 mm
Színárnyalat
Fényszürke, hasonló a RAL 7035-höz
Védettségi osztály
IP
66
,
68
– IP68: 1,2m (2 óra)
NEMA
3
Ütközésvédő
IK 07
A műszerdoboz anyaga
ABS vagy PC UL 94 V-0
A PC V-0 anyag lángálló, önkioltó tulajdonságú és a szabadban való használatra is alkalmas; Kissé csökkentet kültéri alkalmassággal (f2 lista az UL 746C szerint) a legmagasabb UL 94 5V lángvédelmi osztály is teljesül.
Habosított PU tömítés
A részleteket lásd a Műszaki információknál
Üzemi hőmérséklet: -25/100° C
A szállítás terjedelme
Felső és alsó rész, zsanéros zárak
Megjegyzés
A méretek hozzávetőleges értékek. A pontos értékek a megfelelő termékrajzon találhatók.
Kérjük, vegye figyelembe!
A hőmérsékletváltozások során fellépő nyomáskülönbségek kiegyenlítésére és így a nedvesség behatolásának megelőzésére egy
DAE (nyomáskiegyenlítő elem) alkalmazását
javasoljuk.
Ahhoz, hogy az alkalmazási esetéhez megfelelő mennyiséget Ön is meg tudja határozni, számítási segédeszközként egy.
Műszaki információk / letöltések
3D-termékadatok STEP-formátumban:
Login to download
Rajz a mechanikus megmunkáláshoz:
96018575 B-233016-PC-V0-7035-G.dxf
(3.6 MB)
Termékrajz PDF-formátumban:
96018575 B-233016-PC-V0-7035.pdf
(331.6 KB)
Termékrajz DXF-formátumban:
96018575 B-233016-PC-V0-7035.dxf
(4.1 MB)
- 688 WPZ-Bocube-PC-V0 DE.pdf(184.6 KB)
- 688 WPZ-Bocube-PC-V0 EN.pdf(179.1 KB)
- 689 WPZ-Bocube-ABS DE.pdf(165.1 KB)
- 689 WPZ-Bocube-ABS EN.pdf(160.3 KB)
PC Lexan945U
(Műszerdoboz)
EN-45545 Lexan-945U Certificate R22-HL3
(Hivatalos Vasúti Alkalmazási Tanúsítvány - műszerdoboz)
- bocube en.pdf(1.5 MB)
- RoHS compliance status:
- Konform
- REACH SVHC over 0,1%:
- (UV-329) 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (CAS-Nr.: 3147-75-9)
- Scip No.:
- 07948b46-39c0-4250-92bd-b3402785e946
A készülék tartozékai
Csavarkészletek
DAE nyomáskiegyenlítő membrán
DIN EN 60715 TH 15 tartósín, horganyzott acél
DIN EN 60715 TH 35 tartósín, horganyzott acél
Előlapok, alumínium, nyers színű eloxált
Fali pántok
Kézi működtetésű zsanéros zár (készlet), UL 94 V0 polikarbonát vagy ABS, max. IP66 / IP67
Rögzítőelem oszlopra való rögzítéshez, V2A rozsdamentes acél, bevonat nélkül
Szerelőlapok, papíralapú rétegelt lemez, 2 mm
Távtartó csapszegek
96711400
ND = 2,4 - 2,6, a B 233016, B 273616-höz egy szerelőlap alkalmazása esetén
