Alustyle | Fali rögzítések
AS 0050-0200 WB-9006
Megrendelési szám: 94741200
Az AS 1540/1850-hoz, a profil hossza 200 mm
AS 0050-0200 WB-9006
Megrendelési szám: 94741200
Az AS 1540/1850-hoz, a profil hossza 200 mm
Árukosár
Kosár kijelzéseA nyomtatási kép letöltése
* = érdeklődésre kapható
A termék rajza
Műszerdoboz koncepció
Tulajdonságok
Színárnyalat
Ezüst, hasonló a RAL 9006-hoz
A műszerdoboz anyaga
Extrudált profilok: Al Mg Si 0,5 porszórt bevonattal;
Fröccsöntött fedél: Z410 cinkötvözet / alumínium GD Al Si 12 (ASD 1540), porszórt bevonattal;
TPE tömítés;
részleteket lásd a Műszaki információknál
Üzemi hőmérséklet: -25/110° C
A szállítás terjedelme

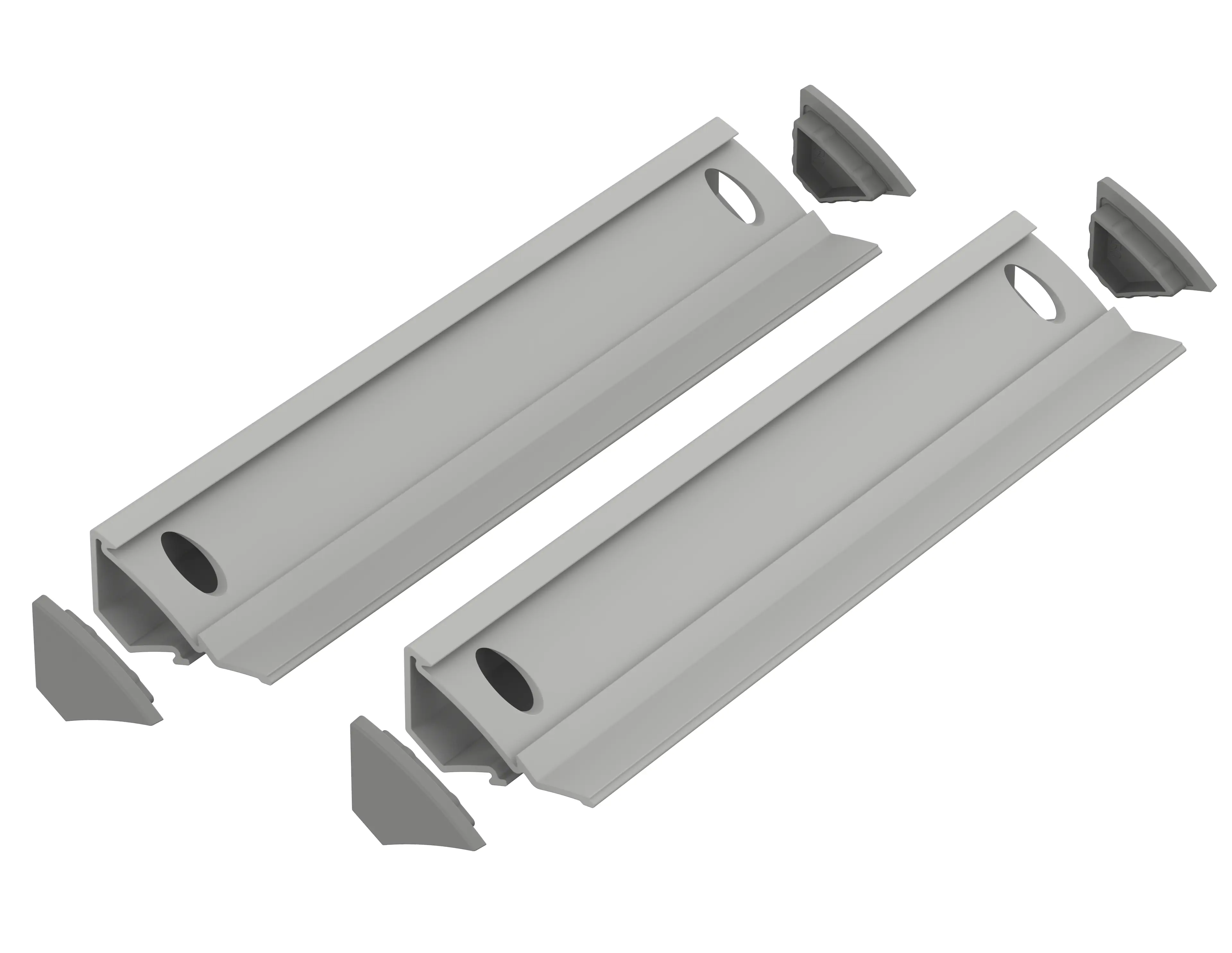

2 fali rögzítés (alumínium, porszórt), 4 fedősapka, grafitszürke (TPE)
Megjegyzés
A fali rögzítéseket utólagosan is fel lehet szerelni a zárt műszerdobozba.
Kérésre egyedi hosszúságban kaphatók.
Kérjük, vegye figyelembe!
A hőmérsékletváltozások során fellépő nyomáskülönbségek kiegyenlítésére és így a nedvesség behatolásának megelőzésére egy
DAE (nyomáskiegyenlítő elem) alkalmazását
javasoljuk.
Ahhoz, hogy az alkalmazási esetéhez megfelelő mennyiséget Ön is meg tudja határozni, számítási segédeszközként egy.
Műszaki információk / letöltések
3D-termékadatok STEP-formátumban:
Login to download
Termékrajz PDF-formátumban:
94741200 AS-0050-0200-WB-9006.pdf
(147.7 KB)
Termékrajz DXF-formátumban:
94741200 AS-0050-0200-WB-9006.dxf
(1.4 MB)
- 686 WPZ-Alustyle-ASP DE.pdf(179.3 KB)
- 686 WPZ-Alustyle-ASP EN.pdf(151.6 KB)
- 691 WPZ-Alustyle-ASPH DE.pdf(191.3 KB)
- 691 WPZ-Alustyle-ASPH EN.pdf(183.5 KB)
EPDM Mastertek3380
(Covers)
- alustyle en.pdf(1.5 MB)
