Alustyle | Szerelő fedél, zsanérral ellátott alumínium fedél, zsanéros oldal sima oldal
ASM 1030 SAL2-7024
Megrendelési szám: 94422300*
Az ASP... 1030-hoz
ASM 1030 SAL2-7024
Megrendelési szám: 94422300*
Az ASP... 1030-hoz
Árukosár
Kosár kijelzéseA nyomtatási kép letöltése
* = érdeklődésre kapható

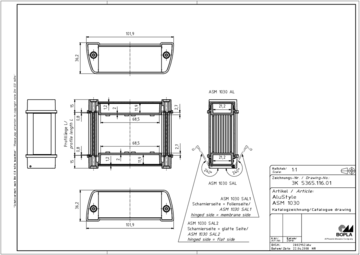

A termék rajza
Műszerdoboz koncepció
Tulajdonságok
Színárnyalat
Grafitszürke, hasonló a RAL 7024-hez
Védettségi osztály
IP
65
A műszerdoboz anyaga
Extrudált profilok: Al Mg Si 0,5 porszórt bevonattal;
Fröccsöntött fedél: Z410 cinkötvözet / alumínium GD Al Si 12 (ASD 1540), porszórt bevonattal;
TPE tömítés;
részleteket lásd a Műszaki információknál
Üzemi hőmérséklet: -40/70° C
A szállítás terjedelme
Fedél, sötétszürke tömítéssel és alumínium fedéllel, fedéltömítés, csavarok, grafitszürke csavarlefedők
Megjegyzés
a legmagasabb elérhető védelmi fokozat az IP 65 (a profil kivitelétől függően)
Kérjük, vegye figyelembe!
A hőmérsékletváltozások során fellépő nyomáskülönbségek kiegyenlítésére és így a nedvesség behatolásának megelőzésére egy
DAE (nyomáskiegyenlítő elem) alkalmazását
javasoljuk.
Ahhoz, hogy az alkalmazási esetéhez megfelelő mennyiséget Ön is meg tudja határozni, számítási segédeszközként egy.
Műszaki információk / letöltések
3D-termékadatok STEP-formátumban:
Login to download
Rajz a mechanikus megmunkáláshoz:
94422300 ASM-1030-SAL2-7024-G.dxf
(1.1 MB)
Termékrajz PDF-formátumban:
94422300 ASM-1030-SAL2-7024.pdf
(149.1 KB)
Termékrajz DXF-formátumban:
94422300 ASM-1030-SAL2-7024.dxf
(1,018.9 KB)
- 686 WPZ-Alustyle-ASP DE.pdf(179.3 KB)
- 686 WPZ-Alustyle-ASP EN.pdf(151.6 KB)
- 691 WPZ-Alustyle-ASPH DE.pdf(191.3 KB)
- 691 WPZ-Alustyle-ASPH EN.pdf(183.5 KB)
- alustyle en.pdf(1.5 MB)
