Bocard | Плоский корпус с открытой передней рамой, без клеммного отсека, IP 40

BCD 160 Set 08-7024
№ заказа: 20162408

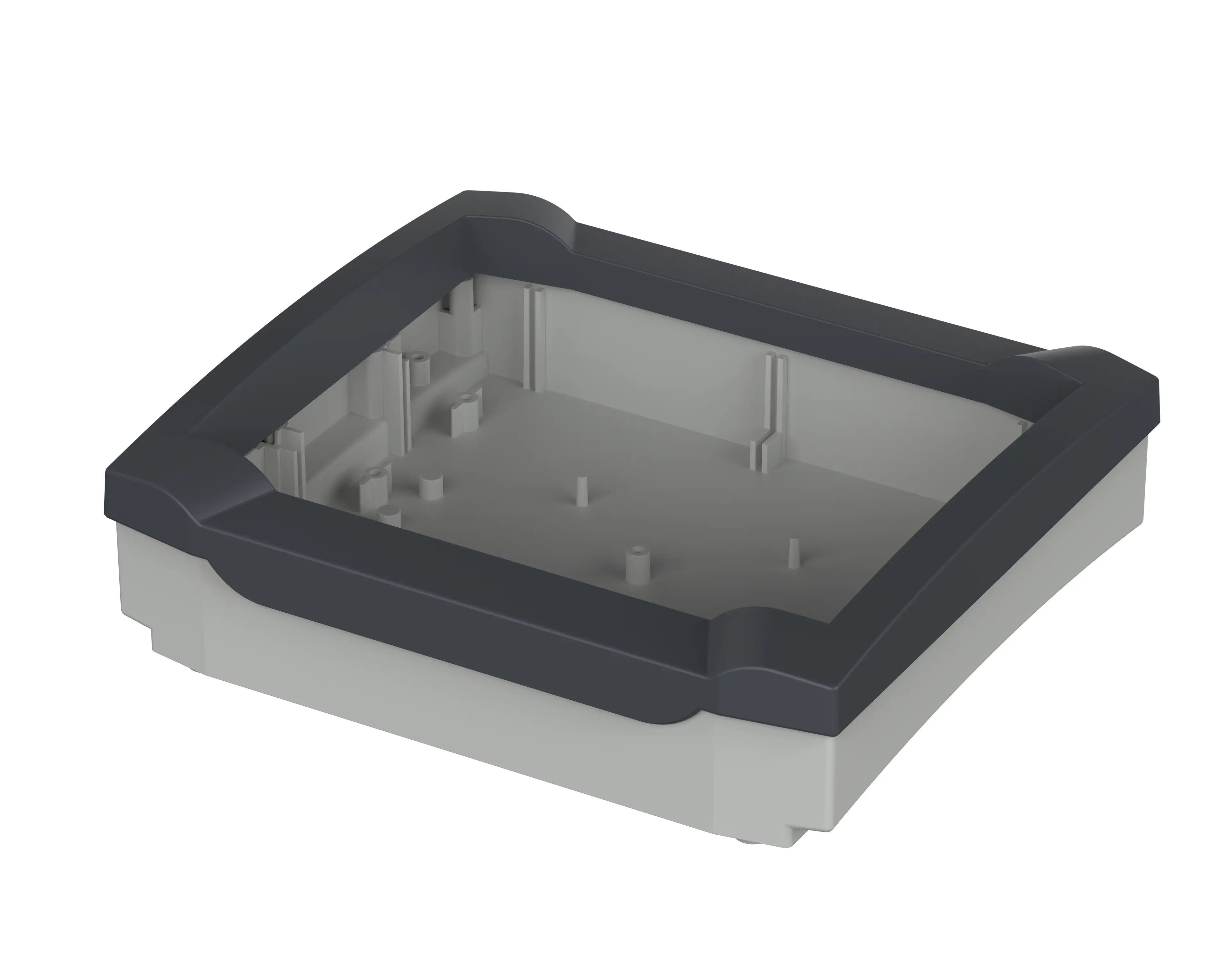

BCD 160 Set 08 7024 1 B 20162408

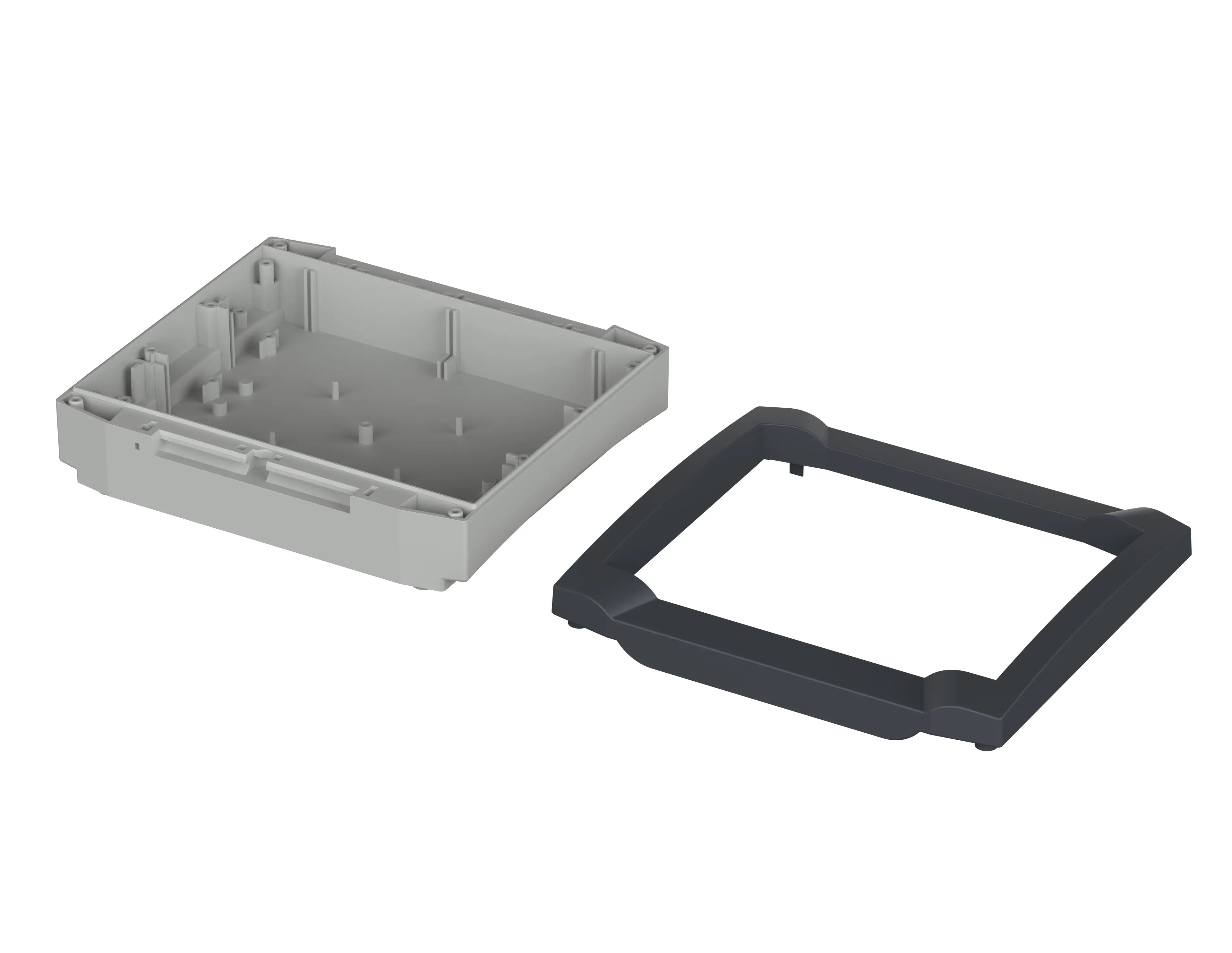

BCD 160 Set 08 7024 2 B 20162408
BCD 160 Set 08 7024 1 B 20162408
BCD 160 Set 08 7024 2 B 20162408
BCD 160 Set 08-7024
№ заказа: 20162408
Корзина
шт.
шт.
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.

Чертеж изделия

Концепция корпуса

Bocard

Характеристики

Габариты
199 x 178 x 54 мм
Цвет группы корпусов
графитово-серый, похоже на RAL 7024
Класс защиты
IP 40
NEMA
1
Материал корпуса

АБС, поликарбонат; уплотнение: CR; исполнения UL 94 V0 по запросу;

Уплотнение из вспененного полиуриетана или хлоропренового каучука

детали см. в Технических данных.

Объем поставки

1 x BCD... UT-0,5-7035, 1 x BCD... FO-7024

Примечание

Комбинация цветов: нижняя часть светло-серая, передняя рама графитово-серая

Обратите внимание!

Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать компенсатор давления .

Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.

» Дополнительная информация

Техническая информация / Материалы для скачивания

3D-данные по изделиям в формате STEP:
Чертеж изделия в формате PDF:
Чертеж изделия в формате DXF:

Подходящие комплектующие

Держатель несущей шины, для шин DIN EN 60715 TH 35, полиамид

20035000
Черный янтарь, похоже на RAL 9005

Крепёжные винты для несущих шин, передние, монтажные и разделительные платы

Крышка клеммного отсека, привинчиваемая

20162035
Для BCD 160, 165
Cветло-серый
20162024
Для BCD 160, 165
графитовый серый

Монтажные платы, бумаголит

20166000
Для BCD 160, 165

Настенное крепление для BCD...UT-0,5, поворотное

20816024
Для BCD 160, 165

Настенное крепление для простого монтажа

20008085
Cветло-серый
20008086
графитовый серый

Настенные накладки

20007000
Cветло-серый
20007100
графитовый серый

Несущие шины TS 15 / TS 35, DIN-рейка DIN EN 60715 TH 15 / TH 35

22151601
Для BCD 160, 165 клеммный отсек снизу
22151851
Для BCD 160, 165 клеммный отсек сверху, B 2330.. (поперёк)
22351601
Для BCD 160, 165 посередине снизу

Передние платы, 1,5 mm, алюминий, прозрачно анодированный

20163000
Для BCD 160, 165

Передние платы, АБС, 2 mm, светло-серые, тиснённые с одной стороны

20164000*
Для BCD 160, 165

Разделительные платы для отделения клеммного отсека, вставляемые, бумаголит

20165100
Для BCD 160 UT-0,5

Разделительные платы для отделения отсека электроники, привинчиваемые, бумаголит

20165200
Для BCD 160, 165

Распорные элементы для монтажных упоров диаметром 2,4 - 2,6 мм

59006986
ND = 2,4-2,6, длиной 10mm, SW 5,5

Рукоятка / установочная скоба, откидная

20008070
Для BCD 160, 165

Уголок для крепления на стене

20008080
Для BCD 160, 165
Cветло-серый

Установочная скоба для ручки

20167100
Для BCD 160 GE-7024

элементы ручек, графитово-серый

20167024
Для BCD 160, 165
