Bocard | Корпус плоский, с передней рамкой, откр., включая крышку клеммного отсека, IP 40

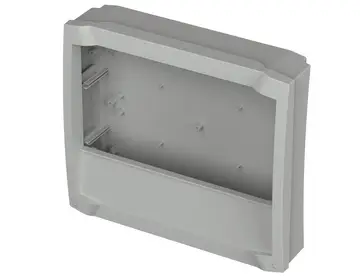

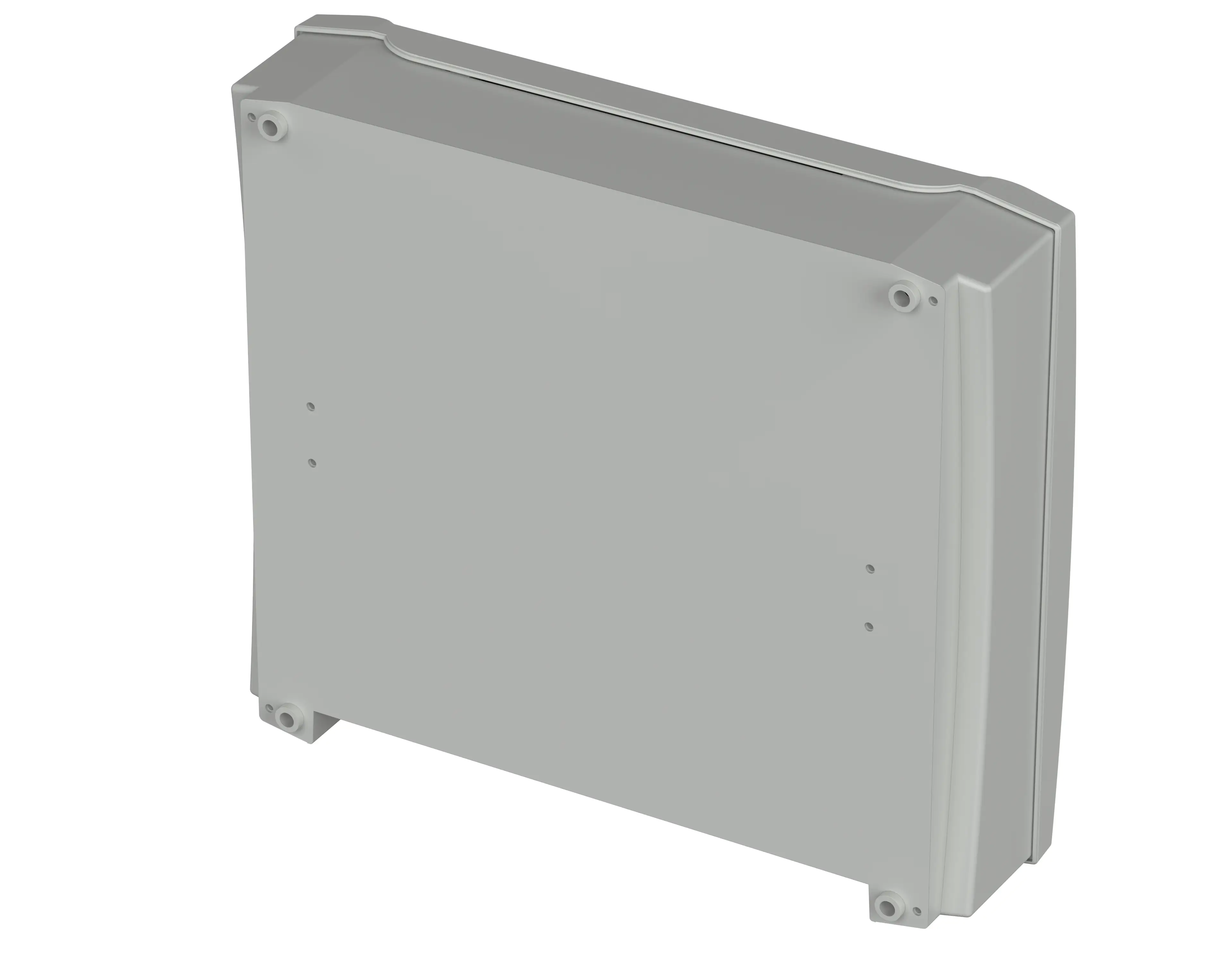

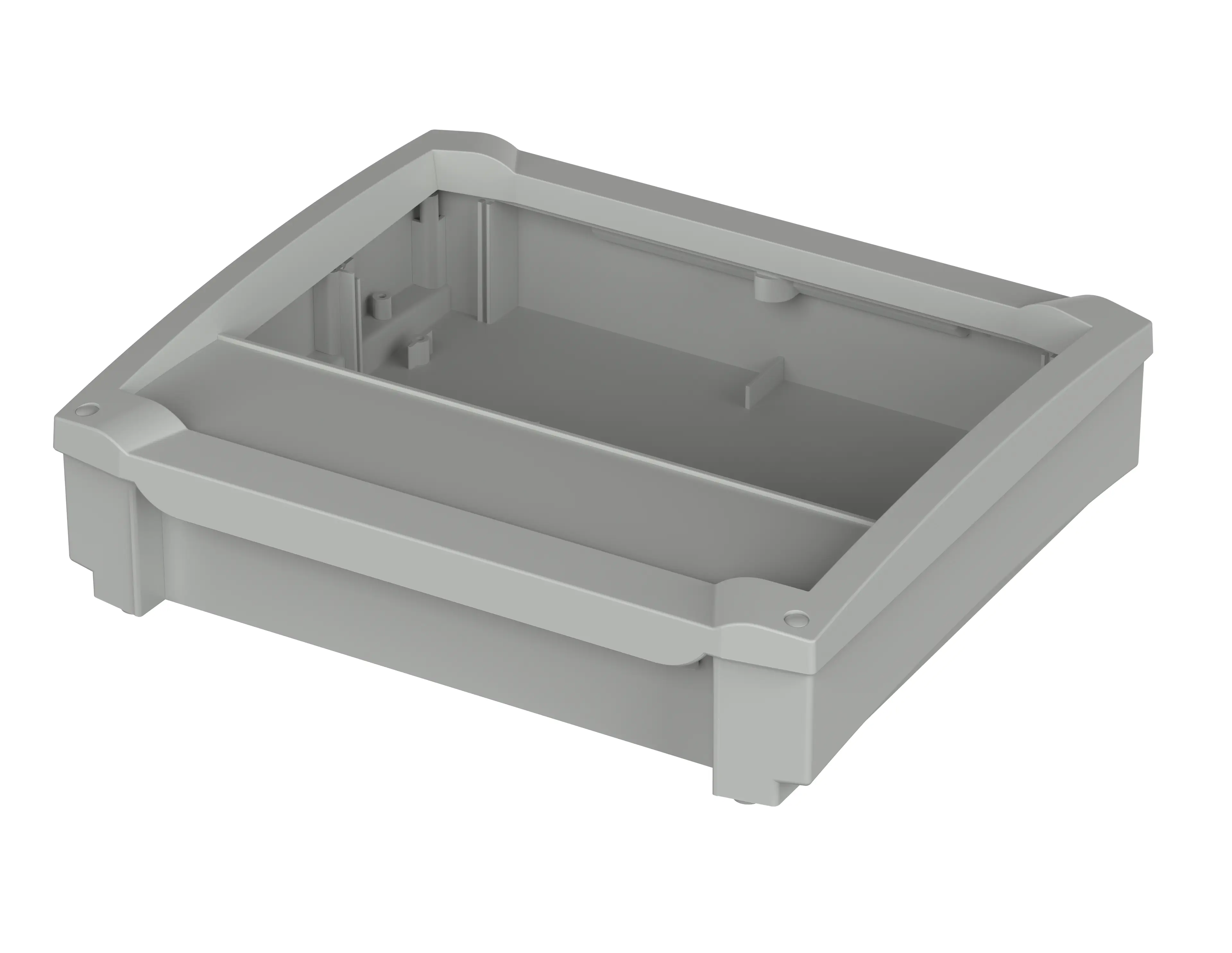

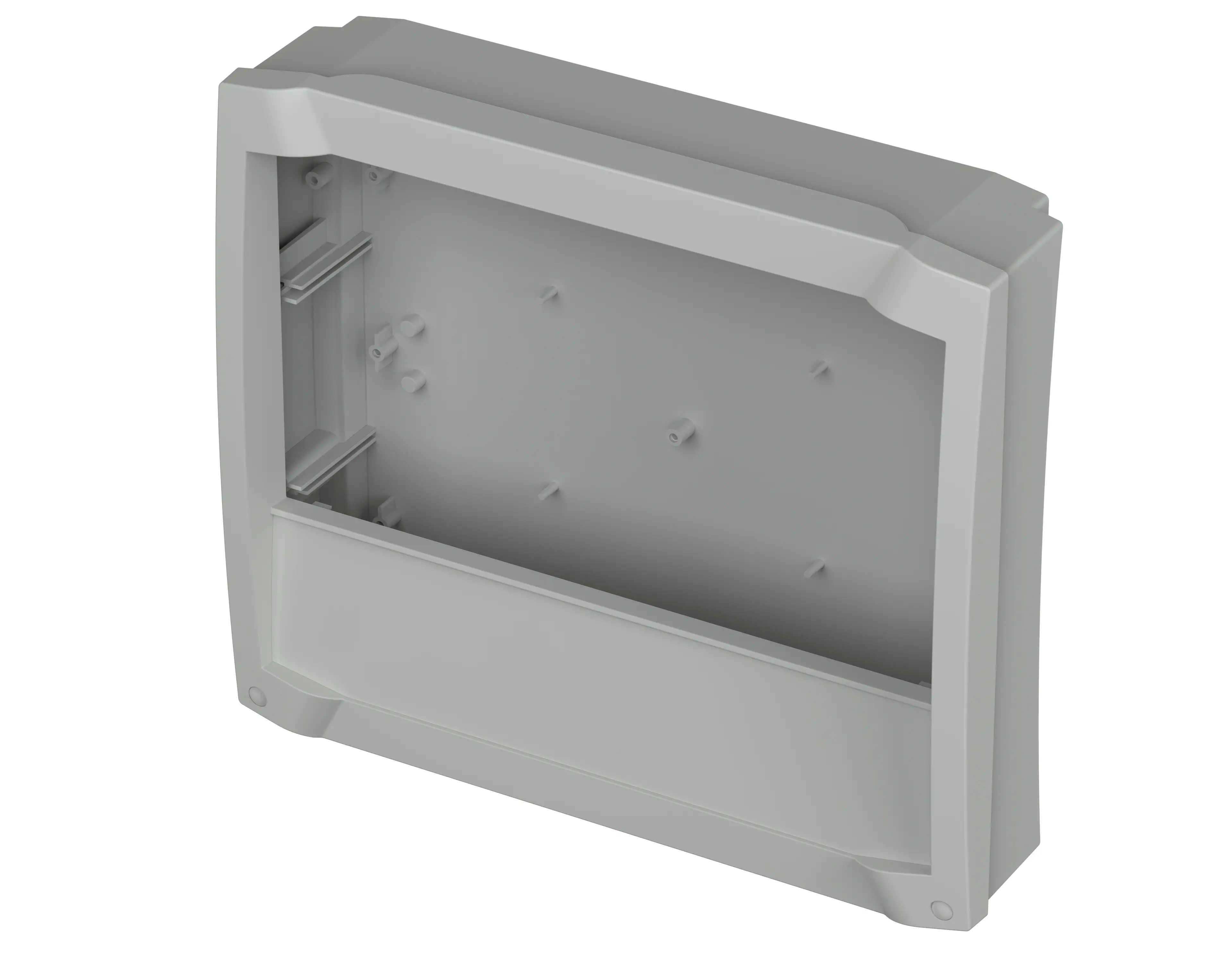

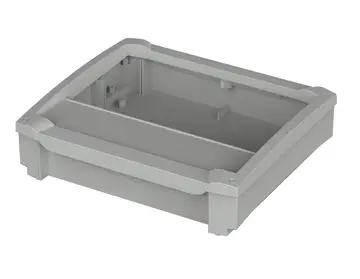

BCD 250 Set 10-7035
№ заказа: 20253510
BCD 250 Set 10 7035 1 B 20253510
BCD 250 Set 10 7035 1a B 20253510
BCD 250 Set 10 7035 2 B 20253510
BCD 250 Set 10 7035 3 B 20253510
BCD 250 Set 10 7035 1 B 20253510
BCD 250 Set 10 7035 1a B 20253510
BCD 250 Set 10 7035 2 B 20253510
BCD 250 Set 10 7035 3 B 20253510
BCD 250 Set 10-7035
№ заказа: 20253510
Корзина
шт.
шт.
Показать корзинуСкачать изображение для вывода на печать
* = Поставляется по запросу.

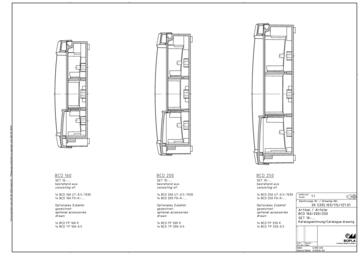

Чертеж изделия

Концепция корпуса

Bocard

Характеристики

Габариты
264 x 233 x 69 мм
Цвет группы корпусов
Светло-серый, похоже на RAL 7035
Класс защиты
IP 40
NEMA
1
Материал корпуса

АБС, поликарбонат; уплотнение: CR; исполнения UL 94 V0 по запросу;

Уплотнение из вспененного полиуриетана или хлоропренового каучука

детали см. в Технических данных.

Объем поставки

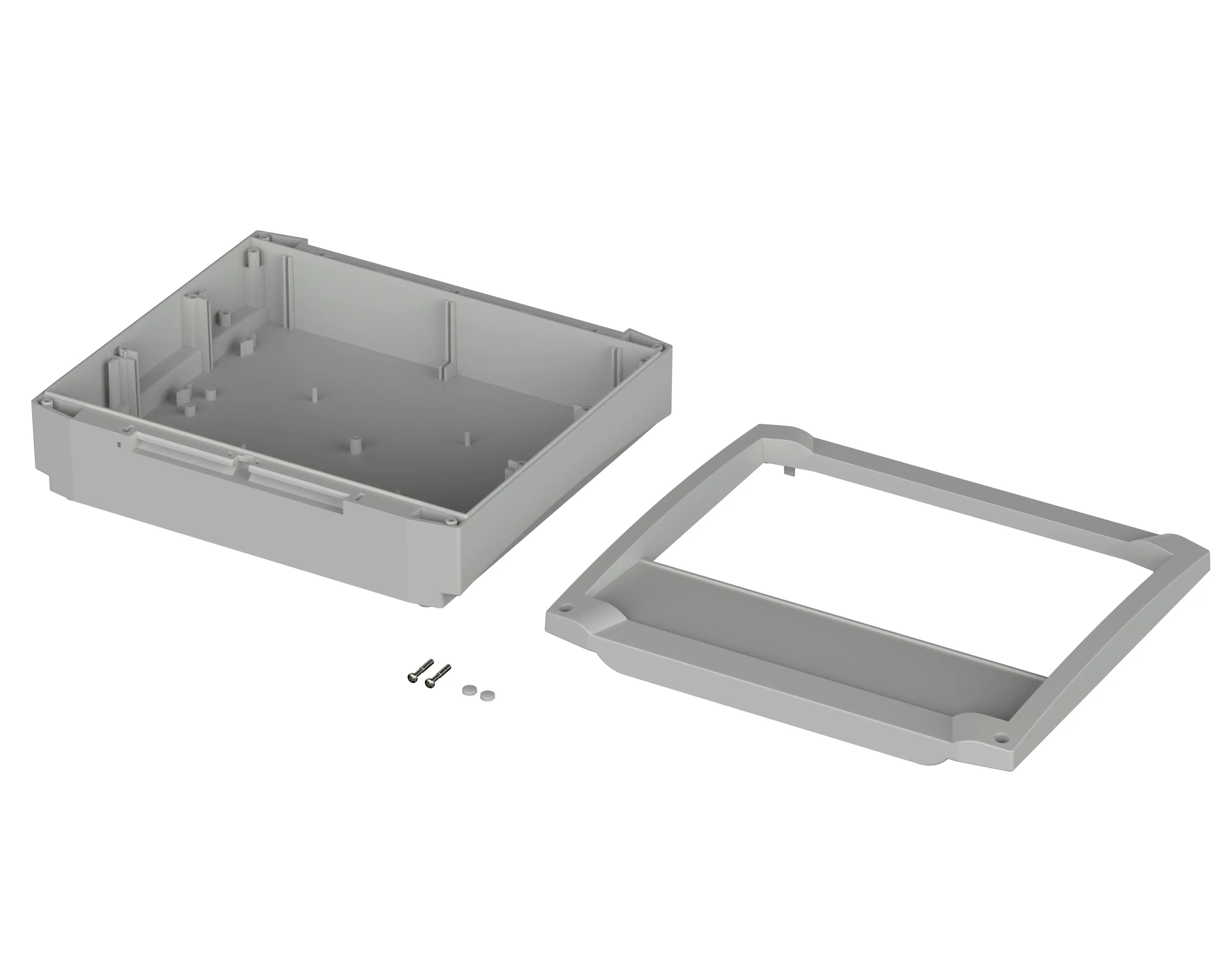

1 x BCD... UT-0,5-7035, 1 x BCD... FO-K-7035

Примечание

Комбинация цветов: нижняя часть светло-серая, передняя рама светло-серая

Обратите внимание!

Для выравнивания давления при колебаниях температуры и устранения образующейся при этом в корпусе влаги мы рекомендуем использовать компенсатор давления .

Для того, чтобы Вы смогли определить правильное количество для Вашего сценария применения, мы подготовили для Вас калькулятор для компенсаторов давления.

» Дополнительная информация

Техническая информация / Материалы для скачивания

3D-данные по изделиям в формате STEP:
Чертеж изделия в формате PDF:
